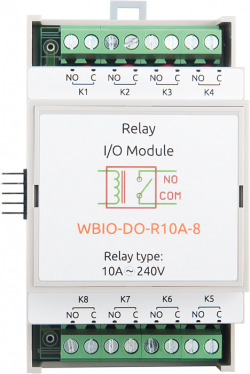

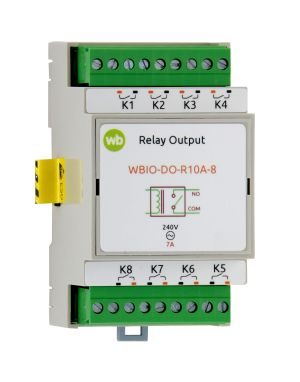

Модуль релейных выходов 7A (WBIO-DO-R10A-8)

Внимание: Отображаемое название «Модуль релейных выходов 7A (WBIO-DO-R10A-8)» переопределяет ранее заданное отображаемое название «WBIO-DO-R10A-8 Relay Module». Купить в интернет-магазине

Содержание

Предназначение

Управление освещением, моторами, контакторами.

Технические характеристики

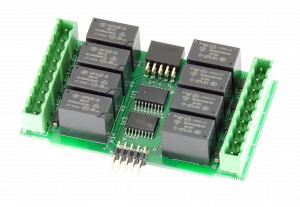

Содержит 8 реле реле HF32F-G (Datasheet) с конфигурацией контактов SPST (два контакта на реле: NO/COM), коммутирующие соответствующие 8 выходов. Выходы выведены на винтовые зажимы, рассчитанные на максимальный ток 20 А.

Ток до 7А на канал. Модуль имеет защиту от искрения контактов.

Наша подробная статья на habr.com о выборе параметров реле для коммутируемой нагрузки: https://habr.com/ru/company/wirenboard/blog/422197/

Параметр Значение
Количество выходов 8
Тип выходов механическое реле
Конфигурация контактов SPST, нормально открытые
  • выкл.
  • замкнут C и NO
Максимальное коммутируемое напряжение, переменный ток 250 В
Максимальное коммутируемое напряжение, постоянный ток 30 В
Максимальный коммутируемый ток, на каждый канал (*) 7 А
Сопротивление канала в открытом состоянии 2 2,5
Длина стандартной втулки НШВИ, мм 8
Момент затяжки винтов, Н∙м 0,5

Подключение к контроллеру

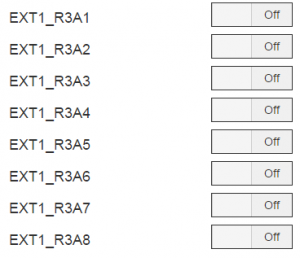

Смотрите раздел Активирование в веб-интерфейсе контроллера. В поле «Module type» следует выбрать устройство WBIO-DO-RxA-8: 8 Channel Relay I/O module. В веб-интерфейсе реле будут представлены контролами EXTx_R3A1 — EXTx_R3A8 устройства Discrete I/O. Соответствующие MQTT-топики: /devices/wb-gpio/controls/EXTx_R3Ay.

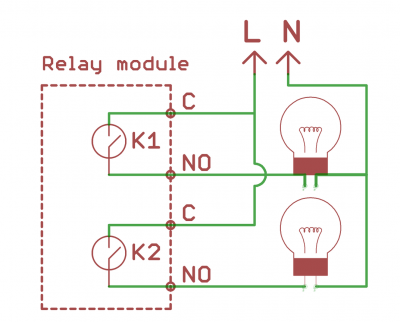

Подключение нагрузки

Реле подключаются в разрыв фазы.

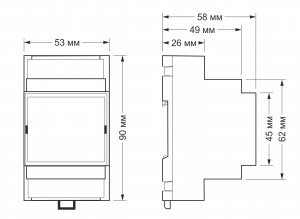

Изображения и чертежи устройства

По ссылкам ниже вы можете скачать изображения и чертежи устройства WBIO-DO-R10A-8.

Источник

Модуль релейных выходов 7A (WBIO-DO-R10A-8)

Содержание

Назначение

Управление освещением, моторами, контакторами.

О выборе модуля реле читайте в статье Рекомендации по выбору реле для нагрузки.

Технические характеристики

Параметр Значение
Количество выходов 8
Тип выходов Механическое реле
Конфигурация контактов SPST, нормально открытые
  • выкл.
  • замкнут C и NO
Максимальное коммутируемое напряжение, переменный ток 250 В Максимальное коммутируемое напряжение, постоянный ток 30 В Максимальный коммутируемый ток, на каждый канал (*) 7 А Сопротивление канала в открытом состоянии 2 Длина стандартной втулки НШВИ 8 мм Момент затяжки винтов 0,5 Н∙м Габариты Ширина, DIN-юнитов 3 Габаритные размеры (Д x Ш x В) 53 x 90 x 58 мм Масса (с коробкой) 160 г

* Максимальный коммутируемый ток указан для резистивной нагрузки и напряжения 230 В AC

Общий принцип работы

Содержит 8 реле реле HF32F-G производителя hongfa (Datasheet) с конфигурацией контактов SPST (два контакта на реле: NO/COM), коммутирующие соответствующие 8 выходов. Выходы выведены на винтовые зажимы.

Ток до 7А на канал. Каждый контакт реле защищен от перенапряжения варистором.

Монтаж

Модули ввода-вывода стыкуются к контроллеру Wiren Board или преобразователю интерфейсов WB-MIO справа, через боковой разъём. Следите за попаданием всех штырей модуля в отверстия ответного разъёма. Зафиксируйте на DIN-рейке упорами (ограничителями) с боков.

Последовательно можно подключать до 8 штук: до 4 модулей ввода (типа «I») и до 4-х модулей вывода (тип «O»). Исключение WBIO-AI-DV-12 — этот модуль можно подключить только один.

Адреса раздаются последовательно. Подключать до 4 модулей можно в любой последовательности, а при большем числе следует подключать сначала один тип, потом другой.

Подключение нагрузки

Реле подключаются в разрыв фазы.

Настройка подключения к контроллеру

Смотрите раздел Активирование в веб-интерфейсе контроллера. В поле Module type следует выбрать устройство WBIO-DO-RxA-8: 8 Channel Relay I/O module. В веб-интерфейсе реле будут представлены контролами EXTx_R3A1 — EXTx_R3A8 устройства Discrete I/O. Соответствующие MQTT-топики: /devices/wb-gpio/controls/EXTx_R3Ay .

Ревизии устройства

Номер партии (Batch №) указан на наклейке на боковой поверхности корпуса или на печатной плате.

Источник

Модуль релейных выходов 7A (WBIO-DO-R10A-8)

Содержание

Назначение

Управление освещением, моторами, контакторами.

О выборе модуля реле читайте в статье Рекомендации по выбору реле для нагрузки.

Технические характеристики

Параметр Значение
Количество выходов 8
Тип выходов Механическое реле
Конфигурация контактов SPST, нормально открытые
  • выкл.
  • замкнут C и NO
Максимальное коммутируемое напряжение, переменный ток 250 В Максимальное коммутируемое напряжение, постоянный ток 30 В Максимальный коммутируемый ток, на каждый канал (*) 7 А Сопротивление канала в открытом состоянии 2 Длина стандартной втулки НШВИ 8 мм Момент затяжки винтов 0,5 Н∙м Габариты Ширина, DIN-юнитов 3 Габаритные размеры (Д x Ш x В) 53 x 90 x 58 мм Масса (с коробкой) 160 г

* Максимальный коммутируемый ток указан для резистивной нагрузки и напряжения 230 В AC

Общий принцип работы

Содержит 8 реле реле HF32F-G производителя hongfa (Datasheet) с конфигурацией контактов SPST (два контакта на реле: NO/COM), коммутирующие соответствующие 8 выходов. Выходы выведены на винтовые зажимы.

Ток до 7А на канал. Каждый контакт реле защищен от перенапряжения варистором.

Монтаж

Модули ввода-вывода стыкуются к контроллеру Wiren Board или преобразователю интерфейсов WB-MIO справа, через боковой разъём. Следите за попаданием всех штырей модуля в отверстия ответного разъёма. Зафиксируйте на DIN-рейке упорами (ограничителями) с боков.

Последовательно можно подключать до 8 штук: до 4 модулей ввода (типа «I») и до 4-х модулей вывода (тип «O»). Исключение WBIO-AI-DV-12 — этот модуль можно подключить только один.

Адреса раздаются последовательно. Подключать до 4 модулей можно в любой последовательности, а при большем числе следует подключать сначала один тип, потом другой.

Подключение нагрузки

Реле подключаются в разрыв фазы.

Настройка подключения к контроллеру

Смотрите раздел Активирование в веб-интерфейсе контроллера. В поле Module type следует выбрать устройство WBIO-DO-RxA-8: 8 Channel Relay I/O module. В веб-интерфейсе реле будут представлены контролами EXTx_R3A1 — EXTx_R3A8 устройства Discrete I/O. Соответствующие MQTT-топики: /devices/wb-gpio/controls/EXTx_R3Ay .

Ревизии устройства

Номер партии (Batch №) указан на наклейке на боковой поверхности корпуса или на печатной плате.

Источник

Модуль релейных выходов 7A (WBIO-DO-R10A-8)

Содержание

Назначение

Управление освещением, моторами, контакторами.

О выборе модуля реле читайте в статье Рекомендации по выбору реле для нагрузки.

Технические характеристики

Параметр Значение
Количество выходов 8
Тип выходов Механическое реле
Конфигурация контактов SPST, нормально открытые
  • выкл.
  • замкнут C и NO
Максимальное коммутируемое напряжение, переменный ток 250 В Максимальное коммутируемое напряжение, постоянный ток 30 В Максимальный коммутируемый ток, на каждый канал (*) 7 А Сопротивление канала в открытом состоянии 2 Длина стандартной втулки НШВИ 8 мм Момент затяжки винтов 0,5 Н∙м Габариты Ширина, DIN-юнитов 3 Габаритные размеры (Д x Ш x В) 53 x 90 x 58 мм Масса (с коробкой) 160 г

* Максимальный коммутируемый ток указан для резистивной нагрузки и напряжения 230 В AC

Общий принцип работы

Содержит 8 реле реле HF32F-G производителя hongfa (Datasheet) с конфигурацией контактов SPST (два контакта на реле: NO/COM), коммутирующие соответствующие 8 выходов. Выходы выведены на винтовые зажимы.

Ток до 7А на канал. Каждый контакт реле защищен от перенапряжения варистором.

Монтаж

Модули ввода-вывода стыкуются к контроллеру Wiren Board или преобразователю интерфейсов WB-MIO справа, через боковой разъём. Следите за попаданием всех штырей модуля в отверстия ответного разъёма. Зафиксируйте на DIN-рейке упорами (ограничителями) с боков.

Последовательно можно подключать до 8 штук: до 4 модулей ввода (типа «I») и до 4-х модулей вывода (тип «O»). Исключение WBIO-AI-DV-12 — этот модуль можно подключить только один.

Адреса раздаются последовательно. Подключать до 4 модулей можно в любой последовательности, а при большем числе следует подключать сначала один тип, потом другой.

Подключение нагрузки

Реле подключаются в разрыв фазы.

Настройка подключения к контроллеру

Смотрите раздел Активирование в веб-интерфейсе контроллера. В поле Module type следует выбрать устройство WBIO-DO-RxA-8: 8 Channel Relay I/O module. В веб-интерфейсе реле будут представлены контролами EXTx_R3A1 — EXTx_R3A8 устройства Discrete I/O. Соответствующие MQTT-топики: /devices/wb-gpio/controls/EXTx_R3Ay .

Ревизии устройства

Номер партии (Batch №) указан на наклейке на боковой поверхности корпуса или на печатной плате.

Источник

Модуль релейных выходов 7A (WBIO-DO-R10A-8)

Внимание: Отображаемое название «Модуль релейных выходов 7A (WBIO-DO-R10A-8)» переопределяет ранее заданное отображаемое название «WBIO-DO-R10A-8 Relay Module». Купить в интернет-магазине

Содержание

Предназначение

Управление освещением, моторами, контакторами.

Технические характеристики

Содержит 8 реле реле HF32F-G (Datasheet) с конфигурацией контактов SPST (два контакта на реле: NO/COM), коммутирующие соответствующие 8 выходов. Выходы выведены на винтовые зажимы, рассчитанные на максимальный ток 20 А.

Ток до 7А на канал. Модуль имеет защиту от искрения контактов.

Наша подробная статья на habr.com о выборе параметров реле для коммутируемой нагрузки: https://habr.com/ru/company/wirenboard/blog/422197/

Параметр Значение
Количество выходов 8
Тип выходов механическое реле
Конфигурация контактов SPST, нормально открытые
  • выкл.
  • замкнут C и NO
Максимальное коммутируемое напряжение, переменный ток 250 В
Максимальное коммутируемое напряжение, постоянный ток 30 В
Максимальный коммутируемый ток, на каждый канал (*) 7 А
Сопротивление канала в открытом состоянии 2 2,5
Длина стандартной втулки НШВИ, мм 8
Момент затяжки винтов, Н∙м 0,5

Подключение к контроллеру

Смотрите раздел Активирование в веб-интерфейсе контроллера. В поле «Module type» следует выбрать устройство WBIO-DO-RxA-8: 8 Channel Relay I/O module. В веб-интерфейсе реле будут представлены контролами EXTx_R3A1 — EXTx_R3A8 устройства Discrete I/O. Соответствующие MQTT-топики: /devices/wb-gpio/controls/EXTx_R3Ay.

Подключение нагрузки

Реле подключаются в разрыв фазы.

Изображения и чертежи устройства

По ссылкам ниже вы можете скачать изображения и чертежи устройства WBIO-DO-R10A-8.

Источник
