Webasto thermo top дизель схема подключения

Схемы Webasto Thermo Top C, E, P.

Схемы Webasto Thermo Top C, E, P.

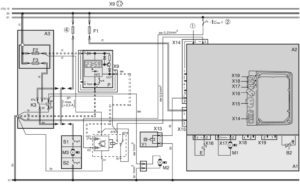

Принципиальная электросхема предпусковых подогревателей Thermo Top Е C P.

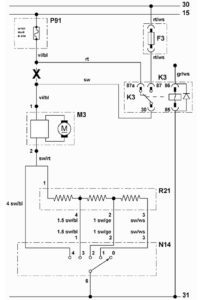

Подключение к вентилятору штатного отопителя салона.

M3 – мотор штатного вентилятора; R21 – сопротивления штатного вентилятора; P91 – колодка предохранителей/реле автомобиля; F3 – колодка предохранителей подогревателя; F12 – предохранитель ALT (штатный); K3 – реле вентилятора (в комплекте подогревателя); N14 – переключатель скоростей штатного вентилятора; X – место разреза.

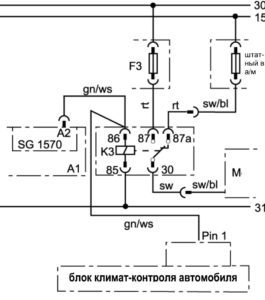

Подключение к вентилятору, управляемому блоком климат-контроля.

Подключение к вентилятору через добавочное сопротивление и реле.

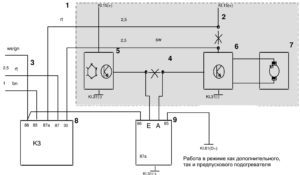

Подключение делителя напряжения.

1 – Элементы автомобиля; 2 – Питающая линия; 3 – Управляющий провод; 4 – Провод управления; 5 – Блок управления штатного отопителя/кондиционера; 6 – Электронный модуль вентилятора; 7 – Мотор вентилятора; 8 – Реле, входящее в комплект подогревателя; 9 – Делитель напряжения.

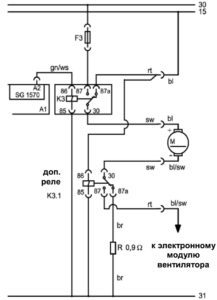

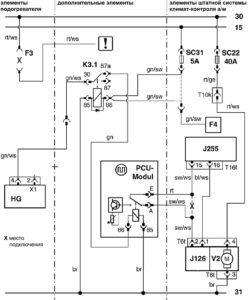

Пример подключения к системе климат-контроля, оснащенной CAN-шиной, с помощью цифрового модуля.

Элементы подогревателя: HG – подогреватель; F3 – предохранитель (удалить); К3.1 – дополнительное реле; PCU – цифровой модуль; ! – реле КЗ (удалить). Дополнительные элементы: SC 31 – предохранитель задних огней; SC22 – предохранитель вентилятора; Л 26 – блок управления вентилятора; F4 – включатель задних огней; J255 – блок управления системы Climatronic; V2 – мотор вентилятора.

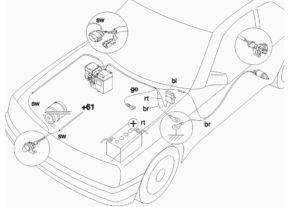

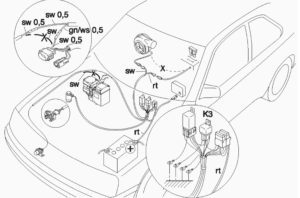

Электрические подключения дополнительного подогревателя Thermo Top Z.

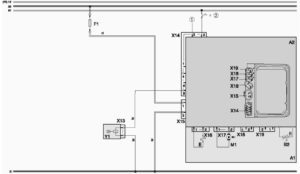

Принципиальная электросхема дополнительного подогревателя Thermo Top Z.

Переоборудование Thermo Top Z в Thermo Top С.

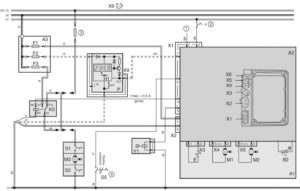

Принципиальная схема Thermo Top Z, дооборудованного до Thermo Top С.

➁ – термостат наружной температуры (включается при +5°С).

➂ – предохранитель, имеющийся в цепи вентилятора автомобиля.

– по умолчанию – разомкнуто.
