Зарядное устройство XL4015 плюс регулируемый блок питания

Здравствуйте. Читали предыдущую статью про зарядное на LM2596 на 3А. В этой статье хочу рассказать как на модуле с Xl4015 собрать качественное универсальное зарядное устройство плюс регулируемый блок питания 0-19,5В 0-3,9А.

Нашел подходящий корпус от компьютерного блока питания. Для изоляции на термоклей приклеил ко дну кусочек стеклотекстолита, к нему буду клеить компоненты.

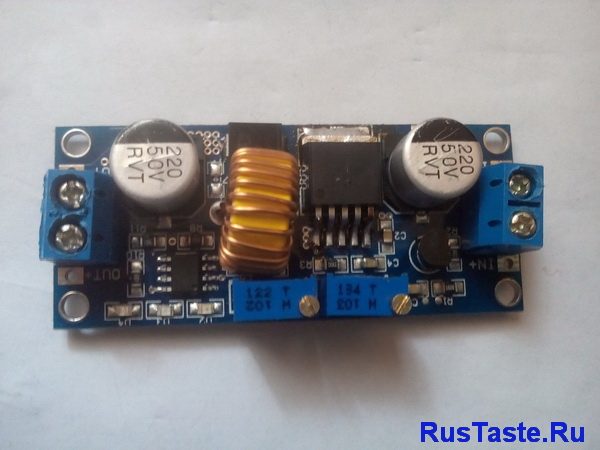

Основой схемы будет вот такой модуль на XL4015, подробно о нем можно почитать в статье понижающий преобразователь XL4015. Стоит он всего 112 рублей, вот на него ссылка
Снял с модуля переменные резисторы, припаял к нему проводочки. Вместо резистора на 10к припаял переменник на 5к, а вместо резистора 1к — резистор на 680Ом. Резистором 5к будет регулироваться напряжение примерно до 20В, резистором на 680Ом — ток до 3,9А.

Так же с модуля снял родной диод, а на его место установил Шотки с длинными ножками. Таким способом добавил охлаждения к плате. Ограничение в 3,5А тоже неспроста, поскольку плата сильно греется, лучше больше 3-4А с нее не брать.

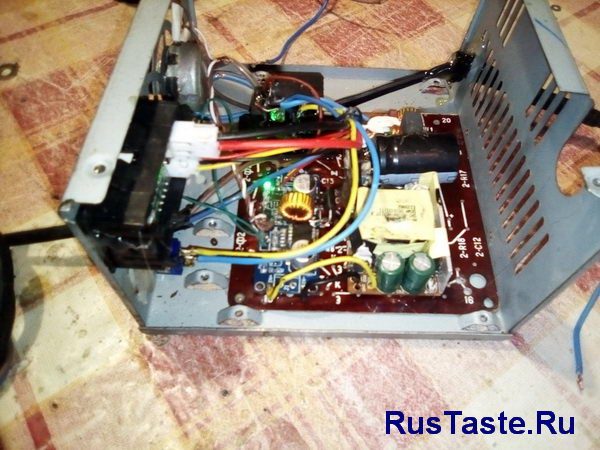

После всех переделок на тот же термоклей плату приклеил к подложке из текстолита

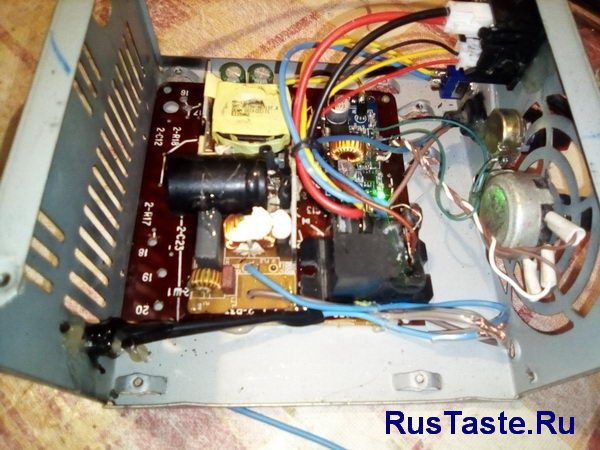

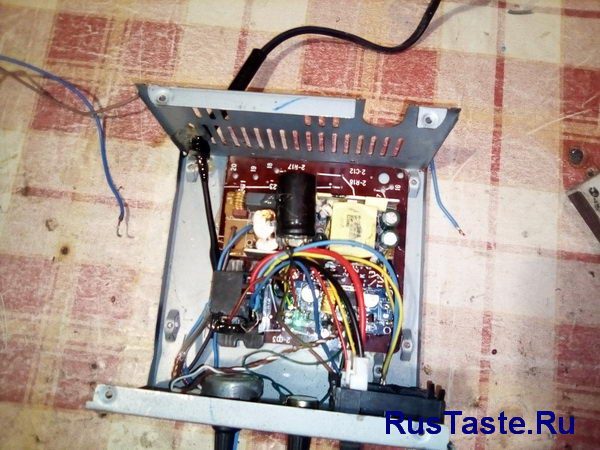

Так же приклеил блок питания от ноутбука. Блок питания на 22В 3,5А, есть защита от перегрузок.

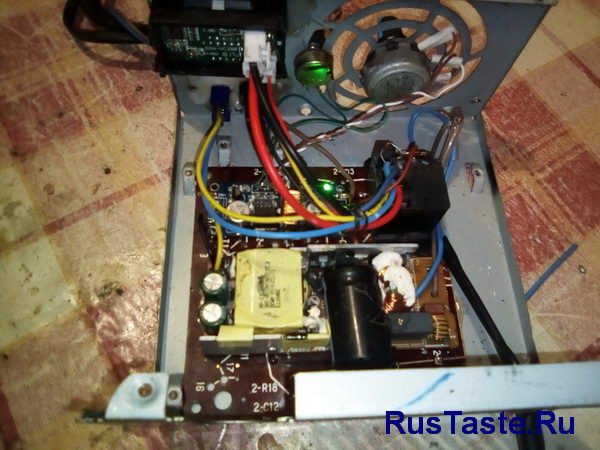

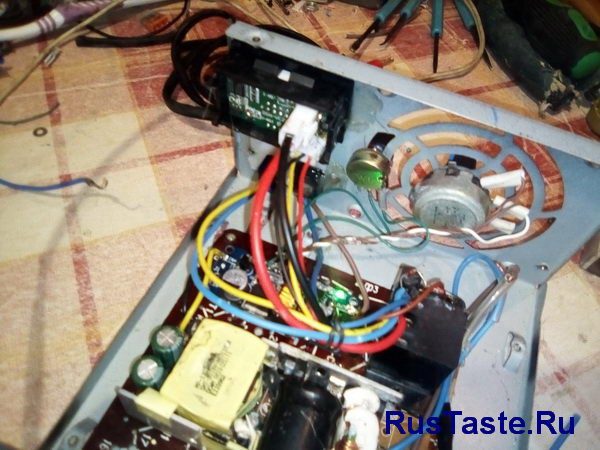

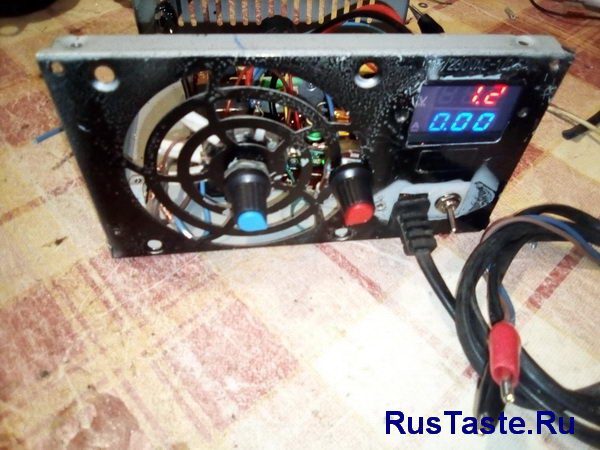

Потом закрепил на места регуляторы тока и напряжения. К лицевой панеле приклеил электронный ампер вольтметр. Так же установил простейшую схему от переполюсовки на реле
Такой вольтметр стоит всего 132 рубля. Купить можно по этой ссылке. Так же на лицевую панель вынес переключатель замыкающий реле, он нужен что бы использовать зарядное как блок питания.

На фото установлено минимальное напряжение

А на этой фото максимальное напряжение.

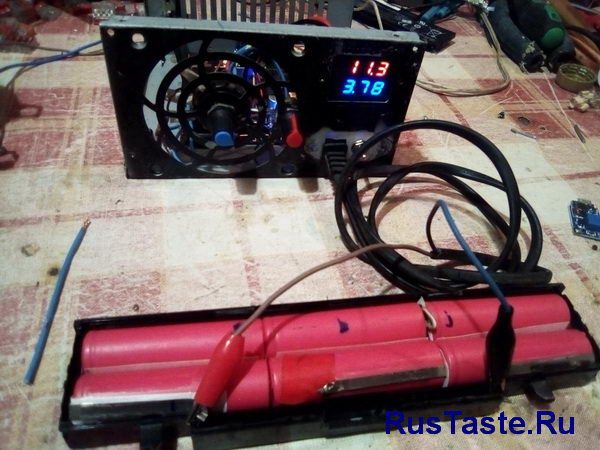

Когда все собранно, пора переходить к испытаниям. Первым попробую зарядить три аккумулятора Li-ion максимальным током до напряжения 12,6В

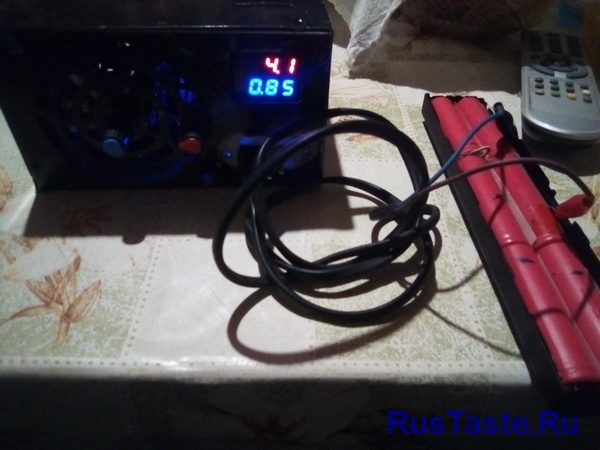

Тот же тест для одного li-Ion аккумулятора 4,15В

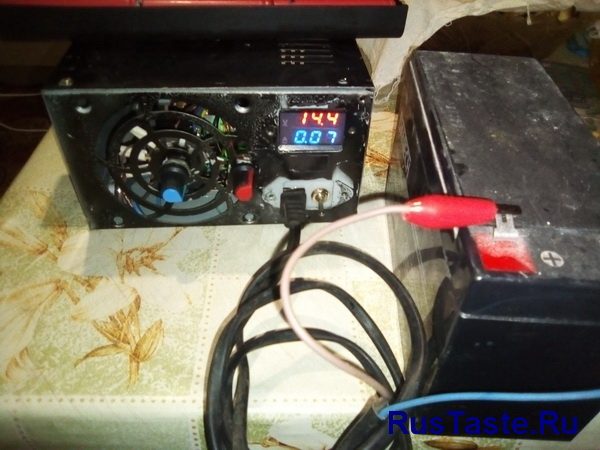

Полностью заряженный гелевый аккумулятор до напряжения 14,4В
Со всеми аккумуляторами зарядное справляется без проблем.

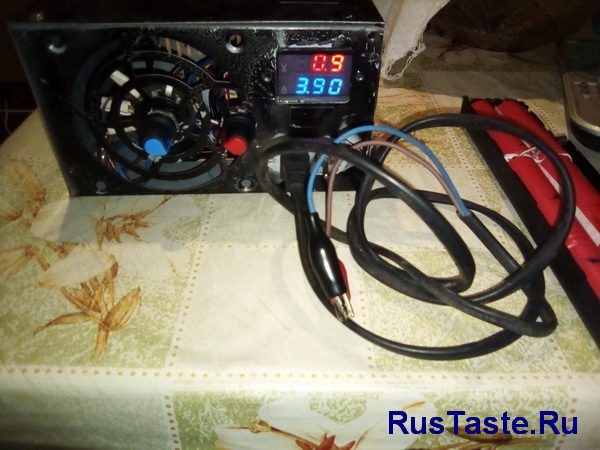

Проверю работу модуля на Xl4015 на короткое замыкание. Ток максимально возможный, напряжение меньше 1В. За 10 минут простоя плата почти не нагрелась

Особо сказать о зарядном нечего, почти все что хотел установил. Осталось доделать мелочи: подключить сетевую кнопку когда куплю ее, а так же хорошо покрасить корпус, что бы придать ему нормальный вид
Кстати тут еще много чего есть, так что подписывайтесь в ВК или ОК, что бы не пропустить последние новости

Не хочется вникать в рутины радиоэлектроники? Рекомендую обратить внимание на предложения наших китайских друзей. За вполне приемлемую цену можно приобрести довольно таки качественные зарядные устройства

Простенькое зарядное устройство с светодиодным индикатором зарядки, зеленый батарея заряжается, красный батарея заряжена.

Есть защита от короткого замыкания, есть защита от переполюсовки. Отлично подойдет для зарядки Мото АКБ емкостью до 20А\ч, АКБ 9А\ч зарядит за 7 часов, 20А\ч — за 16 часов. Цена на это зарядное всего 403 рубля,доставка бесплатна

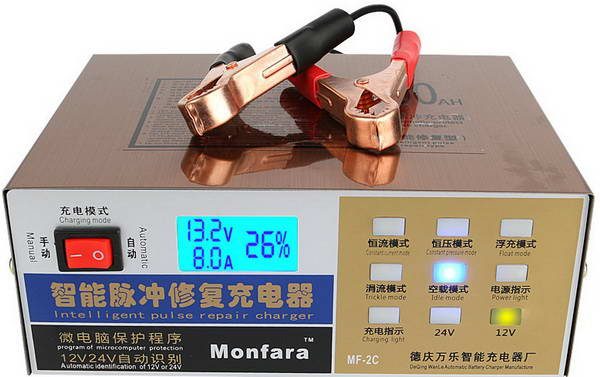

Зарядное устройство для самых разнообразных типов аккумуляторов 12-24В с током до 10А и пиковым током 12А. Умеет заряжать Гелиевые АКБ и СА\СА. Технология зарядки как и у предыдущего в три этапа. Зарядное устройство способно заряжать как в автоматическом режиме, так и в ручном. На панеле есть ЖК индикатор указывающий напряжение, ток заряда и процент зарядки.

Хороший прибор если вам надо заряжать все возможные типы АКБ любых емкостей, аж до 150А\ч

Цена на это чудо 1 625 рублей, доставка бесплатна. На момент написания этих строк количество заказов 23, оценка 4,7 из 5. При заказе не забудьте указать Евровилку

Если какой то товар стал недоступен, пожалуйста напишите в комментарий внизу страницы.
С ув. Эдуард

Источник

Понижающий DC-DC преобразователь XL4015

XL4015 представляет собой недорогой понижающий DC-DC-преобразователь от китайских производителей. Он обеспечивает возможность регулировки как выходного напряжения (от 1.25 до 32 В), так и тока (от 0 до 5 А). Имеет низкий заявленный уровень пульсаций и искажений (до 50 мВ). КПД до 96%. Предельная мощность ограничена встроенными защитными функциями.

Несмотря на то, что характеристики xl4015 в datasheet сильно преувеличены производителями и не всегда удовлетворяют ожидания покупателей, в настоящее время он остается достаточно популярным у многих радиолюбителей. Это объясняется не только его дешевизной, но и массовой доступностью. При этом, он неплохо зарекомендовал себя при продолжительной работе с номинальным током в нагрузке от 0 до 2.5 А и стандартными напряжениями 5, 8 и 12 В. К сожалению на большее он все же не рассчитан. Необходимо учитывать это в своих разработках.

Схема подключения

Схема включения и настройка XL4015 E1 очень простая. Модуль имеет клеммы для подачи входного и выходного напряжения. Для отражения состояния работы на плате размещены светодиоды. Более подробная информация представлена на рисунке.

Символы «E1» в маркировке микросхемы, установленной на плате, указывают на наличие безсвинцовой технологии (Pb-free) и соответствие экологическому евростандарту RoHS.

Настройка

Питающий потенциал на входе модуля всегда будет больше, чем на выходе, так как это понижающий преобразователь. Поэтому получить напряжение на выходе больше, чем на входе используя xl4015 невозможно.

Для его увеличения напряжения (тока) необходимо вращать соответствующие ручку потенциометров, размещенных на плате, по часовой стрелке. Для уменьшения в другую сторону. Таким образом осуществляется настройка необходимых значений выходных параметров.

Дополнительный вольтампертметр

Для отображения информации о значениях напряжения и тока специально для xl4015 разработана дополнительная плата вольтамперметра. Она существенно облегчат задачу конструирования лабораторного блока питания, но к сожалению не продается отдельно.

Основные характеристики

xl4015 — это понижающий регулируемый источник напряжения и тока, его описание на русском довольно часто встречается в интернете. Ниже приведены основные технические характеристики платы:

  • напряжение: на входе 8…36 В; на выходе 1.25 … 36 В;
  • максимальный выходной ток: до 5 А (с радиатором);
  • фиксированная частота переключений до 180 кГц;
  • выходные искажения (пульсации) до 50 мВ;
  • КПД до 96%;
  • выходная мощность – ограничена внутренней защитой;
  • рабочая температура: — 40 … +125 o C

Минимальное отличие между входным и выходным напряжениями – 0.3 В. При превышении мощности более 35 Вт, необходимо применение охлаждения. Плата оснащена дополнительными защитными функциями от: короткого замыкания (КЗ); выключения при перегреве. Встроенная защита от переплюсовки отсутствует.

Повышение мощности

В большинстве случаев элементной базы xl4015 достаточно для питания различных слаботочных электронных приборов. Однако, как уже отмечалось выше, для нагрузки с током о 4-5 А он не пригоден. Быстро перегревается и переходит в режим защиты.

Стоит отметить, что перегрев появляется не только из-за недостаточного охлаждения, но и конструктивных недоработок модуля. Иногда его защита вовсе не срабатывает и он полностью выходит из строя. При этом, чаще всего выгорают диод Шотки и микросхема XL4015E1. Для увеличения выходной мощности необходима соответствующая доработка.

Пример такой доработки xl4015 для общего повышения мощности представлен в видеоролике.

Применение

Часто его приобретают для создания лабораторных блоков питания, которые похожи по своим характеристикам с рассматриваемой платой, но стоят на порядок дороже. Их цена на Алиэкспресс начинается от 3000 рублей и выше. Вместе с тем, собрать простой лаболаторник на xl4015 можно на порядок дешевле и своими руками. Многие радиолюбители так и поступают. Скачать даташит на преобразователь по ссылке.

Источник

XL4015 — понижающий DC-DC преобразователь напряжения

Понижающий DC-DC преобразователь на основе чипа Xl4015 — это дешевый и мощный для своего маленького размера модуль. У данного модуля можно регулировать как напряжение так и ток, для этого у модуля два многооборотных подстроечных резистора номиналом 10 кОм. Благодаря этому из него можно сделать скромный лабораторный блок питания, нужно только добавить блок питания и вольтамперметр, к примеру DSN-VC288. Также существует специальный вольтамперметр для этого модуля. XL4015 чем то напоминает LM2596, но имеет встроенный полевой транзистор, а так же выходной ток больше — до 5А.

XL4015 имеет КПД до 96%, мощность в нагрузке 75ВТ, при максимальном токе 5А. Питается модуль от 8В до 38В, выходное напряжение от 1.25В до 36В. В микросхеме есть защита от короткого замыкания (лимит тока 8 А), защита от перегрева — автоматическое отключение выхода при превышении рабочей температуры. Защита по входу от переполюсовки нет, но можно подключить по входу диод или диодный мост.

Благодаря регулируемому току этот модуль (драйвер) можно использовать для зарядки литий-ионных аккумуляторов, питания светодиодных лент, блок питания с стабилизацией тока и так далее.

Технические характеристики преобразователя XL4015

  • Эффективность преобразования (КПД): до 96%;
  • Частота переключения: 180 кГц;
  • Рабочая температура: от -40 до + 85 °C;
  • Входное напряжение: 8-36 В;
  • Выходное напряжение: 1.25-32 В (регулируемое);
  • Выходной ток: регулируемый до максимального значения 5 А;
  • Выходная мощность: 75 Вт;
  • Защита: от короткого замыкания, от перегрева, ограничение выходного тока;
  • Защита от переполюсовки: нет;
  • Размер: 26 x 62 x 16 мм;

Принципиальная схема модуля XL4015

Ниже приведена принципиальная схема преобразователя — модуля на базе XL4005, а не XL4015. В плане выходного тока и КПД XL4005 и XL4015 идентичны. Основное различие в рабочей частоте (300кГц. для XL4005 и 180кГц. для XL4015), что позволяет использовать для XL4005 дроссель меньшей индуктивности (читай меньшего размера), и в небольшой разнице максимального входного напряжения (32В. для XL4005 и 36В. для XL4015).

Ещё XL4005 отличается более низким опорным напряжением (0,8В. вместо 1,25В. у XL4015), что делает её более предпочтительной для использования в схемах стабилизатора тока (драйвера для мощных светодиодов например).

На сдвоенном операционном усилителе LM358 собрана схема регулируемого токоограничения и компаратор для индикации окончания заряда. В качестве датчика тока применён шунт на базе резистора SMD 2512 0,05Ом. Резистор припаян с обратной стороны модуля.

Отдельно стоящий красный светодиод (R) показывает работу в режиме ограничения тока. Синий светодиод (B) показывает режим заряда аккумулятора (ток больше 10% от уставки), зелёный (или красный) рядом с ним (G) — режим окончания заряда (уменьшение тока до 10% от уставки).

Схема подключения XL4015 DC-DC преобразователя

Для подсоединения питания и нагрузки есть 4 зажима на винтах и/или места для пайки.

Напряжение подается на контакты модуля +IN, –IN (плюс и минус соответственно), а выходное напряжение снимается с выходных контактов +OUT и -OUT.
