Модернизация блока питания Dazheng PS-305D

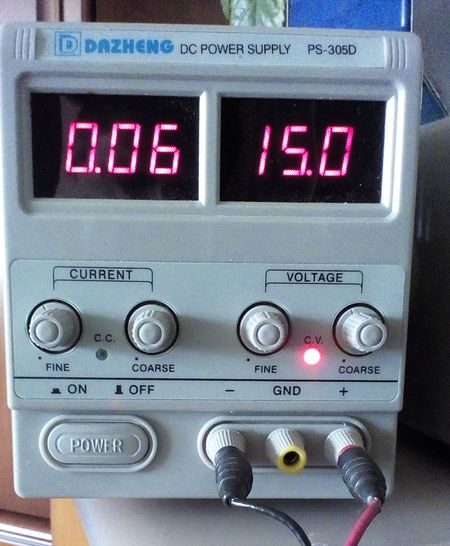

Блок питания Dazheng PS-305D, известный так же под именами Ya Xun Ps-305d и Yizhan PS-305D достаточно распространенный радиолюбительский прибор родом из Китая.

Блок питания обладает следующими техническими характеристиками:

  • Напряжение на выходе: однополярное 0…30V DC
  • Регулировка ограничения тока в пределах 0…5 А.
  • Индикация тока и напряжения: трехзначные семисегментные индикаторы.
  • Напряжение питания: 220 В±10% / 110 В±10% 50/60 Гц.
  • Рабочая температура –20

+80°С.

  • Защита от короткого замыкания: ток срабатывания 5А
  • Основными особенностями этого китайского творения является его низкая для данной мощности цена и жуткий уровень шума, создаваемого вентилятором. Вентилятор установлен на задней стенке прибора, и затягивает воздух через боковые отверстия в передней части корпуса выдувает его сзади охлаждая при этом радиатор регулирующего транзистора (алюминиевая пластина толщиной около 3 мм), висящий в воздухе диодный мост, трансформатор и дает о себе знать сразу после включения БП громким неприятным шумом.

    Для тестирования блока питания под нагрузкой я подключил к нему автомобильный компрессор, выставив напряжение и ток на максимум (33В, 5А). Напряжение при этом просело примерно до 24В (вследствии ограничения по току) при максимальном токе 5А. Через пару минут работы компрессора висящий в воздухе диодный мост нагрелся примерно до 55 градусов Цельсия. Понижающий трансформатор оставался при этом на удивление не горячим. Регулирующий транзистор нагрелся примерно до 45..50 градусов. Других нагревшихся элементов обнаружено не было, однако, участок платы под реле был ощутимо теплым.

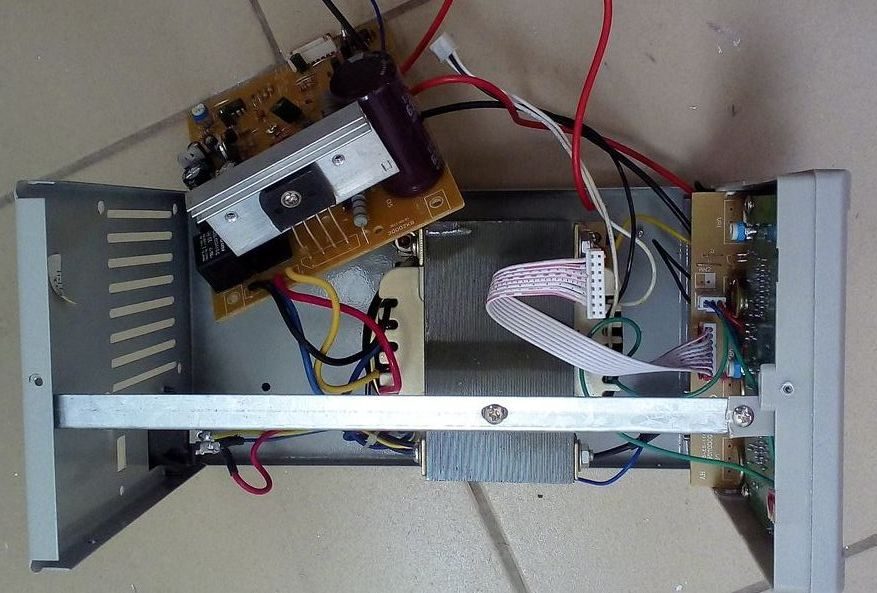

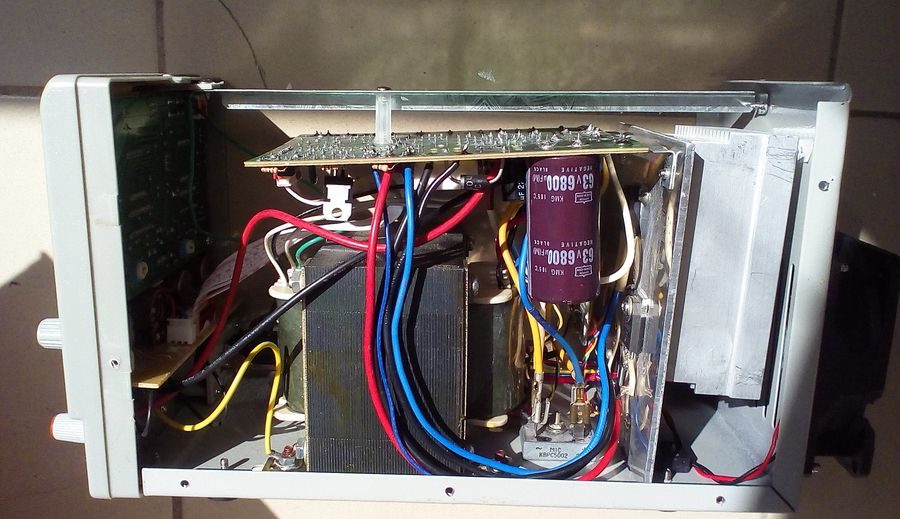

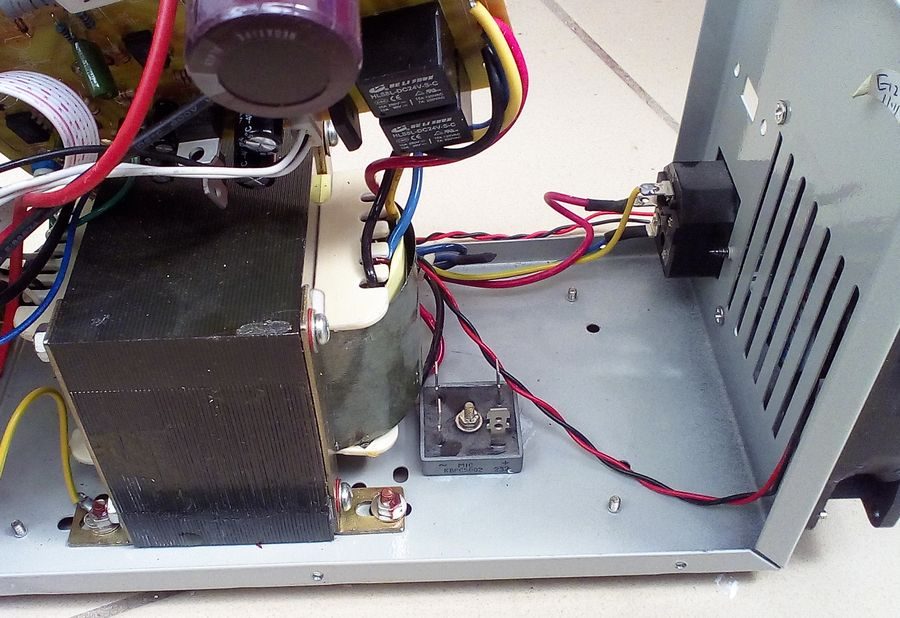

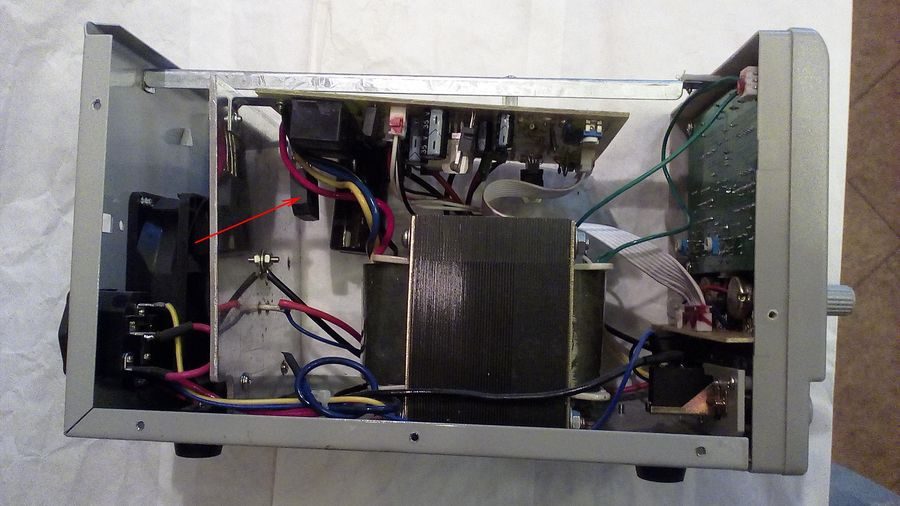

    Выпрямительный диодный мост висит в воздухе недалеко от пластины радиатора:

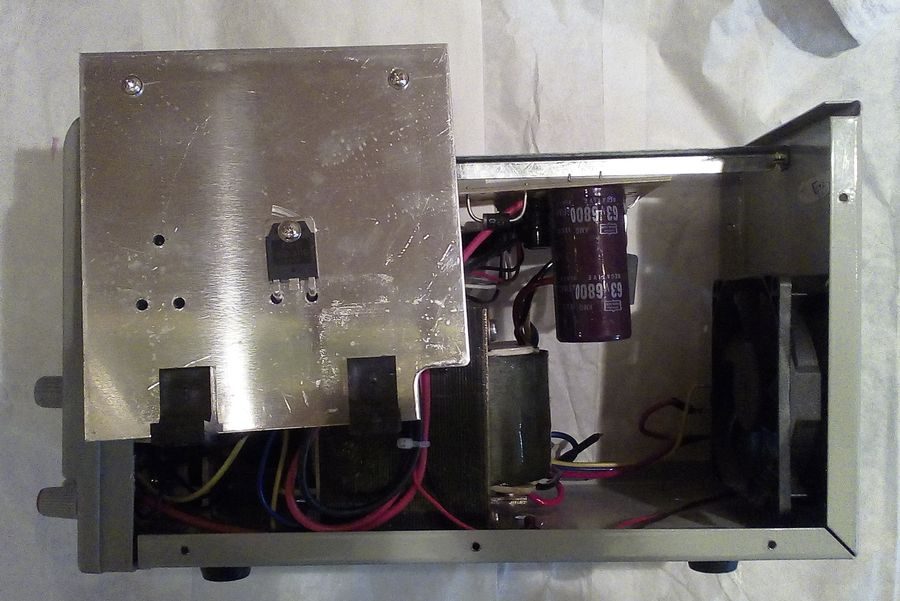

    Было решено привинтить его к этой пластине через алюминиевую подложку + установить дополнительный радиатор с другой стороны намазав оба радиатора термопастой. Так же на термопасту был посажан и регулирующий транзистор.

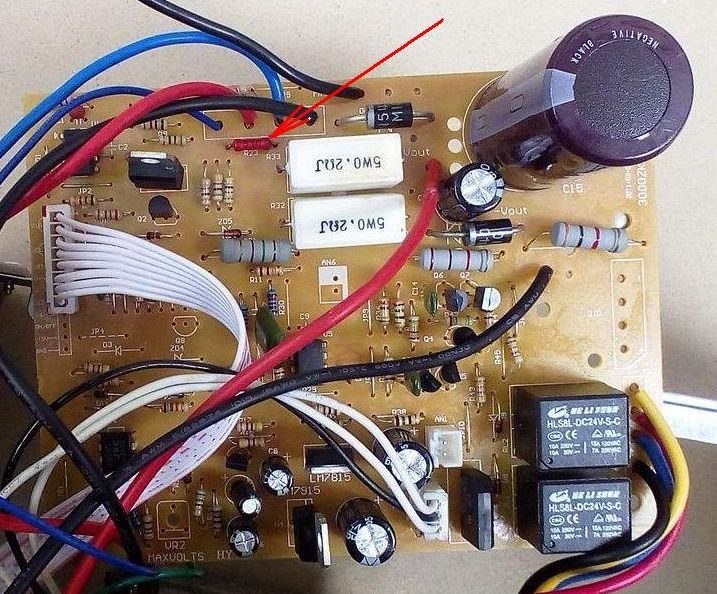

    Так же я пропаял толстой медной проволокой узкие дорожки на плате, идущие к диодному мосту которые изначально даже не были залужены.

    Для борьбы с шумом была установлена схема контроллера вентилятора. Изначально я предположил, что китайцы установили обычный 12-вольтовй вентилятор, но был неприятно удивлен, замерив напряжение на нем, которое оказалось более 20 Вольт. Схема маломощного контроллера не могла работать на таком напряжении — сильно грелись стабилизатор и полевой транзистор. После чего была собрана втора, мощная схема, которая прекрасно справлялась с нагрузкой. Теперь блок питания ведет себя абсолютно бесшумно на малых нагрузках (т.е., 90% случае использования), пока температура радиатора не превышает 40 градусов. И лишь при при разогреве свыше 45 градусов вентилятор включается на полную мощность. В случае критического перегрева радиатора будет подан звуковой сигнал.

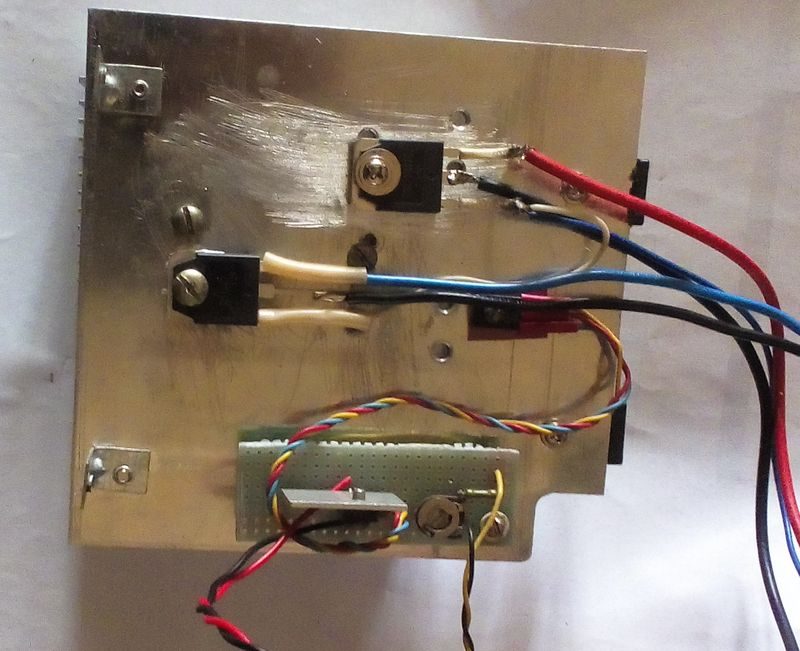

    Плата контроллера установлена на пластину радиатора:

    Плата термодатчика установлена с обратной стороны над регулирующим транзистором:

    Теперь утихомиренный БП можно использовать в качестве зарядного устройства оставляя на ночь.

    Источник

    Ya xun 305d 30v 5a схема

    , на выходе 16,5 постоянка.
    Резисторы на плате вроде все целые. Визуально горелого не видно ничего.
    куда тыкать щупы тестера? что прозвонить/проверить на работоспособность?
    помидорами не кидаться) ибо я не очень хорошо понимаю,(а понимал бы — наврятли бы обратился за помощью )
    Прошу оказать посильную помощь в выявлении неисправности. Спасибо.
    Прилагаю фото

    Добавлено (20.04.2015, 18:28)
    ———————————————
    С1815GP проверил, падение напряжения у них порядка 0,693
    А1015 тоже в норме
    Диодные мосты KBU808 и KBP210 выдают напряжение.
    на Транзисторе 2SD1047 падение напряжения 0,525
    транзистор MJE3055T — 0,600

    как проверить два Операционных усилителя UA741CP и один 2904D ?
    можно их как то прозвонить не выпаивая?

    мелкие диоды вроде все живые, тоже относится и к резисторам

    slava8290, проверить трансформатор на обрыв вторички, ибо не все напряжения присутствуют. проверить реле и мост по силовому входу

    Ну я говорю же что мне нужна помощь )))
    Как проверить эти реле?
    У транса основных выводов 4, остальные 5 идут на питание плату индикации и крутилки

    Источник

    Ya xun 305d 30v 5a схема

    Беда, сломался лабораторный блок питания Ya Xun PS-305D, верно служивший 4 года.

    Как ни крути ручки регулировки напряжения, — все одно: на вольтметре 50 вольт (вместо максимально положенных 30 вольт), и напряжение на щупах именно такое 50 вольт.

    Когда подключаю 200Вт 220в лампу, ограничитель по амперам срабатывает, и напряжение падает до 46 вольт, однако, если теперь и крутить регулировку максимального ампеража, напряжение никак
    не упадет ниже.

    Если отключаю шлейф регуляторов, то на щупах 15 вольт.

    Прошу помощи. Какой элемент на плате проверить? С виду все как новенькое, ни пятнышка гари,
    элементы целые на вид.

    Схему гуглил, — ничего не понял, ибо начинающий я.

    Друг Кота

    Карма: 16
    Рейтинг сообщений: 111
    Зарегистрирован: Чт сен 20, 2007 14:08:00
    Сообщений: 10384
    Рейтинг сообщения: 1

    http://img.radiokot.ru/files/86494/g1kphss6k.jpg
    вот схема
    начни с проверки напряжений на стабилизаторах по 15в
    потом тл431
    отпаяй вд4 и 5
    замкни базу ку2 на общий — напряжение на выходе должно понизиться
    значит блок регулировочных транзисторов работает
    осталось тогда мелкасхема

    и еще в схеме вроде бы ошибка или я не понимаю, как работает переключатель реле

    _________________
    тематические ответы только в форуме, в приват не пишите

    JLCPCB, всего $2 за прототип печатной платы! Цвет — любой!

    Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/cwc

    Открыл глаза

    Зарегистрирован: Пт мар 01, 2013 23:26:16
    Сообщений: 45
    Откуда: Урал
    Рейтинг сообщения: 0

    Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

    Друг Кота

    Карма: 109
    Рейтинг сообщений: 7373
    Зарегистрирован: Сб сен 13, 2014 16:27:32
    Сообщений: 34288
    Откуда: СпиртоГонск созвездия Омега
    Рейтинг сообщения: 1

    _________________
    Мудрость(Опыт и выдержка) приходит с годами.
    Все Ваши беды и проблемы, от недостатка знаний.
    Умный и у дурака научится, а дураку и ..
    Алберт Ейнштейн не поможет и ВВП не спасет.и МЧС опаздает

    Компания Компэл совместно с STMicroelectronics приглашает на вебинар о новых возможностях беспроводных МК STM32WL с радиоканалом беспрецедентной дальности. На вебинаре вы ознакомитесь с первой микросхемой STM32, которая имеет на борту радио для диапазона до 1 ГГц с максимальной разрешенной выходной мощностью. Мы расскажем о внутреннем устройстве чипа, ключевых преимуществах нового решения, как устроена система многоуровневой защиты данных, одновременном обновлении множества устройств в сети по воздуху, архитектуре STM32WL, новой периферии и режимах энергосбережения. В практической части мы покажем, как инициировать быстрый старт вашего проекта, и максимально просто запустить STM32WL в работу.

    Открыл глаза

    Зарегистрирован: Пт мар 01, 2013 23:26:16
    Сообщений: 45
    Откуда: Урал
    Рейтинг сообщения: 0

    Традиционно производители дискретных силовых полупроводниковых приборов добиваются улучшения ключевых характеристик за счет усовершенствования кристалла. Однако специалисты компании Infineon добились впечатляющих результатов, сориентировав кристалл в корпусе истоком вниз. Такая ориентация кристалла применена, например, в серии MOSFET OptiMOS.

    http://img.radiokot.ru/files/86494/g1kphss6k.jpg
    вот схема
    начни с проверки напряжений на стабилизаторах по 15в
    потом тл431
    отпаяй вд4 и 5
    замкни базу ку2 на общий — напряжение на выходе должно понизиться
    значит блок регулировочных транзисторов работает
    осталось тогда мелкасхема

    и еще в схеме вроде бы ошибка или я не понимаю, как работает переключатель реле

    Калобайт, подскажи пожалуйста. Точно такой же блок питания стоит.

    У меня после отпайки вд4 и вд5 появляется ток. а при замыкании базы ку2 на общий и ток и напряжение уходят в ноль.
    Этот противный ток 0.18 появляется на напряжении ЛБП от 16 до 30 вольт. Обжигает палец резистор R31. Цэшка говорит что резистор нормальный.
    Как быть?

    Друг Кота

    Карма: 46
    Рейтинг сообщений: 2555
    Зарегистрирован: Пн мар 30, 2015 10:32:55
    Сообщений: 5717
    Откуда: СССР
    Рейтинг сообщения: 0

    Покурил поиск. Не нашёл похожей проблемы.

    Друг Кота

    Карма: 46
    Рейтинг сообщений: 2555
    Зарегистрирован: Пн мар 30, 2015 10:32:55
    Сообщений: 5717
    Откуда: СССР
    Рейтинг сообщения: 0

    Друг Кота

    Карма: 109
    Рейтинг сообщений: 7373
    Зарегистрирован: Сб сен 13, 2014 16:27:32
    Сообщений: 34288
    Откуда: СпиртоГонск созвездия Омега
    Рейтинг сообщения: 0

    _________________
    Мудрость(Опыт и выдержка) приходит с годами.
    Все Ваши беды и проблемы, от недостатка знаний.
    Умный и у дурака научится, а дураку и ..
    Алберт Ейнштейн не поможет и ВВП не спасет.и МЧС опаздает

    Замени переменный резистор грубой либо точной регулировки напряжения. Я сразу заменил три переменных резистора, грубой, точной регулировки по току и грубой по напряжению. Неисправен был грубой регулировки по напряжению. Теперь мой лабораторник cтал лучше чем новый!

    Кто сейчас на форуме

    Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 7

    Источник

    Блок питания Dazheng PS-305D, и небольшие его доработки.

    У многих радиолюбителей имеются в эксплуатации подобные блоки питания, благодаря их большой разновидности в выпускаемых моделях (YaXun PS305d, Yizhan PS-305D), не очень высокой ценой, и при этом не плохих характеристиках.
    Рассмотрим небольшие доработки одного из моделей этого ряда — блока питания Dazheng PS-305D.

    Посмотрел «инет» по поводу аналогичных доработок таких блоков, и видимо не только у меня возникали подобные мысли. Но всё равно поделюсь с Вами своими доработками.
    Эти блоки питания в принципе являются копией аналогичного по характеристикам блока питания Mastech HY3005, но как обычно в китайских конструкциях, в целях экономии сделаны по упрощённому варианту, и описанные параметры (30 вольт и 5 ампер) обеспечивают лишь не продолжительное время. Почему, пытаемся разобраться.

    Снимаем крышку корпуса блока питания. Прежде всего бросается в глаза радиатор силового транзистора, вместо которого китайские товарищи поставили обычную алюминиевую пластину 3 мм. толщиной. В качестве силового транзистора установлен один транзистор 2SD1047 (140V 12A), хотя на пластине присутствует место и дырки для второго транзистора. Прикручен он кстати без теплопроводной пасты.

    Но честно говоря, хотя он и один, но тоже вполне удовлетворительно справлялся со своими обязанностями, так как максимальная нагрузка от блока питания в моей повседневной практике требовалась в очень редких случаях и не продолжительное время.
    Если кто-то из Вас планирует эксплуатировать такой блок питания в более нагруженном режиме, то в этом случае надёжности работы этого блока следует уделить больше внимания, что я и собираюсь сделать.

    Смотрим дальше, силовой трансформатор на удивление сделан довольно качественно и ни сколько не гудит.
    Выпрямительный мост висит в воздухе (фото выше) и охлаждается только потоком воздуха, который постоянно гонит вентилятор, установленный на задней стенке корпуса БП.
    Кстати вентилятор постоянно включен и сильно шумит, что зачастую порядочно раздражает, и поэтому у купивших подобный блок питания, сразу возникает мысль об усовершенствовании этого явления в сторону тишины и спокойствия. Не обошла стороной эта мысль соответственно и меня тоже, поэтому я так же решил в процессе доработок заняться и этим вопросом тоже.

    Выпрямительный мост.

    Сначала диодный мост. Есть несколько вариантов улучшить условия его охлаждения. Например установить на мост дополнительный радиатор, благо места на плате и внутри корпуса вполне хватает, и можно довольно легко это сделать.

    Ещё, так как ноги у моста довольно длинные, то можно просто подогнуть его ближе к радиатору силового транзистора и закрепить на нём.
    Я тоже сначала хотел так сделать, но после того, как погонял блок питания в предельно нагруженном режиме, пришёл к выводу, что дополнительная «печка» на радиаторе силового транзистора не будет добавлять надёжности этому блоку, так как диодный мост тоже довольно сильно греется при максимальной нагрузке (ничуть не меньше силового транзистора). Поэтому я пошёл по варианту отдельного радиатора для диодного моста, но не маленького дополнительного на плате, а большой охлаждающей пластине, в качестве которой будет сам металлический корпус блока питания.

    Для этого нужно выпаять мост из платы, удлинить его ноги монтажными проводами соответствующего сечения, и закрепить диодный мост на днище корпуса.
    Мост в данном БП рассчитан на максимальный ток 8 Ампер, и если Вы хотите ещё больше увеличить его надёжность, то тогда вместо него лучше установить мост серии KBPC на 20-50 Ампер, благо цены на них вполне доступные, да и корпус в металле, что я соответственно и сделал.

    Радиатор силового транзистора.

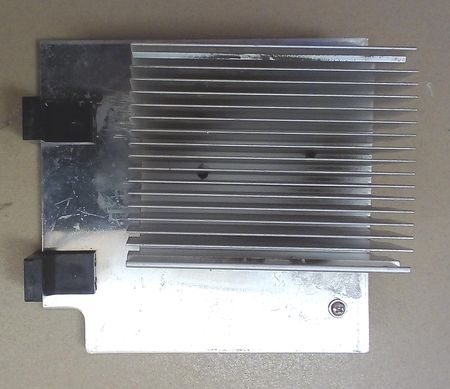

    Дальше радиатор силового транзистора. Ну площадь применённой в конструкции алюминиевой пластины для длительной работы блока питания при повышенных нагрузках явно не достаточна, да и в схеме, которая была в придачу, в качестве силового транзистора стоят два в параллель 3055. В некоторых схемах видел и по три транзистора в параллель, а в 10-ти амперном варианте блока питания — аж шесть параллельных транзисторов.

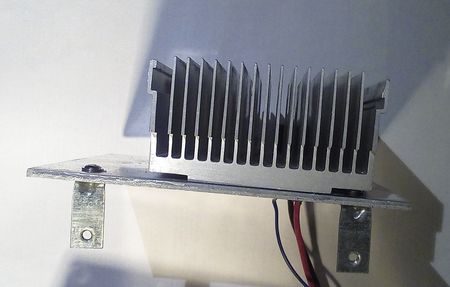

    Чтобы увеличить площадь охлаждающей поверхности радиатора силового транзистора, я прикрутил к нему через теплопроводную пасту, алюминиевый радиатор от процессора. Сам транзистор закрепил на радиатор с другой стороны, так же через теплопроводную пасту.

    Сначала я закрепил радиатор от процессора по середине алюминиевой пластины, потом когда устанавливал его в обратно в корпус, ему стал мешать сетевой разъём. Пришлось немного сдвинуть его в сторону, поэтому на пластине видны лишние дырки под винты.

    Силовой транзистор.

    Ну я решил, что если дорабатывать БП, то значит нужно дорабатывать по полной, и решил поставить второй аналогичный транзистор. Только если Вы будете ставить второй транзистор, то резисторы в эмиттерной цепи (стоит 0,15 Ом) нужно будет увеличить в два раза, то есть поставить 0,3 — 0,33 Ома. На плате место для второго резистора есть.
    У меня дома в наличии оказались только резисторы по 0,2 Ома, идти на поиски других не очень хотелось, и я их и поставил. В принципе вполне нормально тоже должны работать.
    Да, ещё нужно будет поставить резистор в эмиттерно-базовой цепи второго силового транзистора, величиной 510 Ом. Место на плате для него тоже имеется и у меня он обозначен, как R23. На фото помечен красной стрелкой.
    Ещё совсем забыл сказать, если Вы поставите даже и резисторы по 0,3 Ома (ну чтобы сопротивление шунта не очень изменилось), не говоря уже про резисторы 0,2 Ома, то всё равно нужно будет проверить и при необходимости подкорректировать показания амперметра подстроечным резистором на плате амперметра.

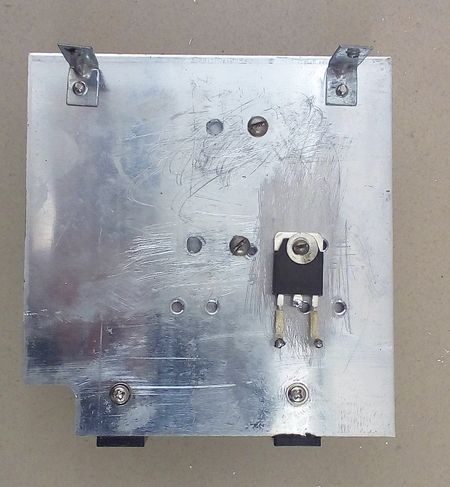

    Второй силовой транзистор закрепил на переделанном радиаторе, там же закрепил термодатчик (транзистор КТ817) и плату терморегулятора, о которых будет рассказано ниже.

    Вентилятор.

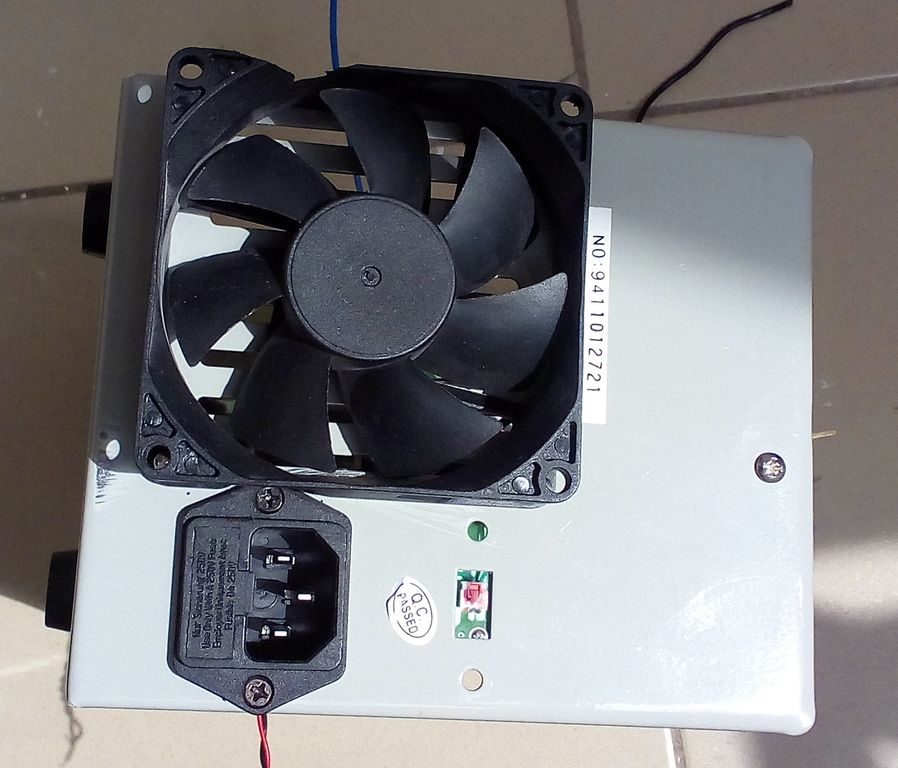

    Вентилятор я естественно из корпуса вынул, так как из-за дополнительного радиатора на прежнем месте он уже не помещался. Хотел сначала вообще его не ставить, но потом решил, что принудительный обдув никогда лишним не будет и закрепил его на том же месте, только с наружной стороны корпуса БП.
    Сам вентилятор нужно чуть чуть подточить (убрать лишнее) в том месте, где он касается сетевого разъёма, так как с обратной стороны корпуса (наружной) разъём больше из за ушек крепления.
    Вентилятор я установил сначала, как вытягивающий воздух из корпуса БП, потом подумал, что гораздо эффективнее будет, если он будет непосредственно дуть на рёбра радиатора, тем более, что радиатор от процессора оказался как раз на месте, где был вентилятор.

    Осталось решить шумовой вопрос. Так как я уже указывал ранее, что в основном эксплуатирую блок питания не на максимальных режимах, то нужно будет собрать какой нибудь простейший терморегулятор, который при нормальной температуре радиатора силового транзистора не включал бы вентилятор, ну или он бы работал на самых малых оборотах, а при повышении температуры радиатора — включал уже вентилятор на полную мощность.
    Собрал вот такую схему;

    Получилось дёшево и «сердито». Протестировал её. Переменным резистором (4,7 кОм) устанавливаются самые малые обороты вентилятора. В качестве термодатчика используется первый транзистор (чтобы не искать терморезисторы). Транзисторы можно применять любые, какие найдёте. На выходной транзистор я поставил простейший радиатор, в качестве которого применена небольшая алюминиевая пластинка. Несмотря на простоту, в работе схема показала себя не плохо.

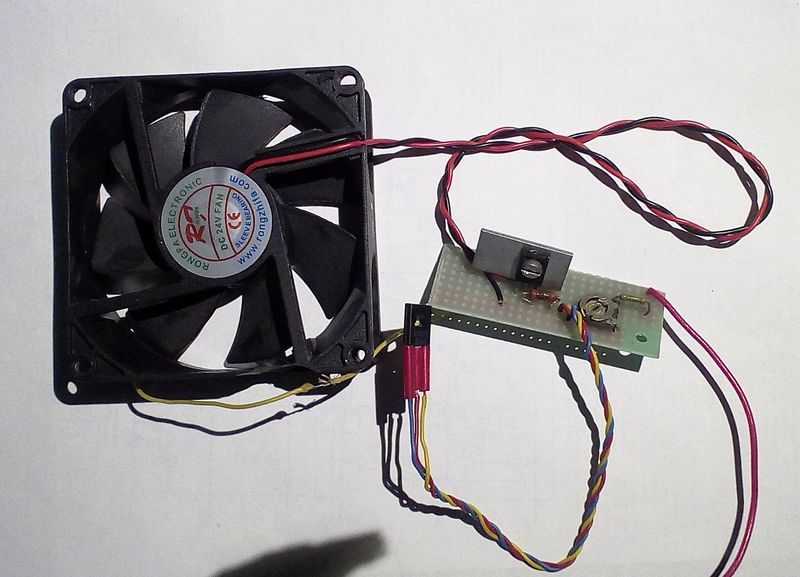

    Печатку не делал (при трёх деталях-то), собрал схему на макетной плате. Транзистор-датчик, если будет такой как у меня, на радиаторе силового транзистора нужно будет крепить через изолирующую прокладку, так как источник питания вентилятора имеет отдельные цепи, но связанные с цепями основного БП, и замыкать коллектор транзистора-датчика с коллектором регулирующего транзистора не стоит. Ещё лучше, если корпус этого транзистора будет полностью пластмассовым, тогда нужды в его изолировании от корпуса радиатора не будет.
