Тема: YAESU FT-2800

Опции темы
Поиск по теме

На выходе стоит транзистор RD70. Может перегревается и наступает тепловой пробой.Либо надо менять его,либо проверить,чтобы сидел надежно на радиаторе с термопастой.

Необходимо менять предоконечный транзистор, стандартная их проблема.

The Yaesu FT-2800M 2 meter Transceiver is a perfect example of why you should not judge a book by its cover. On first appearances the Yaesu FT-2800 looks to be built like a tank. However a design flaw in the way the final transistor (RD70HVF1) is connected to the massive heat sink. When the Yaesu FT-2800 Transceiver is run at full power for any length of time the final transistor will fail. Yaesu customer support does not even want to admit it is a flaw and they suggest that the 65 watt rating is only for emergency’s. (BULL SHIT ALERT) If you have one of these radios DO NOT run it past 25 watt.

он Yaesu FT-2800M 2 метра трансивера является прекрасным примером того, почему вы не должны судить о книге по ее обложке. На первых появлений Yaesu FT-2800 выглядит будет построен, как танк. Однако недостаток проекта в том, как окончательный транзистор (RD70HVF1) соединен с массивным радиатором. Когда Yaesu FT-2800 трансивер запускается на полную мощность в течение длительного времени окончательного транзистор не удастся. Yaesu поддержку клиентов даже не хочет признать, что это ошибка, и они показывают, что 65 ватт только для чрезвычайной ситуации. (ALERT BULL ДЕРЬМО) Если у вас один из этих радиостанций НЕ запустить его последние 25 ватт.

Последний раз редактировалось свч; 13.01.2012 в 02:16 .

Источник

Yaesu ft 2800m схема принципиальная электрическая

Yeasu FT-2800M.

Часто приходиться слышать от радиолюбителей выражение, о том, что хорошая связь дешёвой не бывает! Именно с опровержения этого утверждения, мне и хотелось бы начать обзор УКВ радиостанции Yeasu FT-2800M, владельцем которой я недавно стал. Торговая марка Yeasu – одна из наиболее именитых производителей профессиональной и любительской связной аппаратуры. Но, самое приятное, то, что не смотря на брендовое имя, их аппараты любительского уровня, довольно легко приобрести и притом весьма недорого. Трансивер FT-2800M – яркий этому пример.

Yeasu FT-2800M предназначен для вещания только в одном радиолюбительском диапазоне 144 МГц (2м).

Основные заявленные производителем характеристики и показатели радиостанции:

• Максимальная выходная мощность передатчика составляет 65 Ватт. (Это паспортная мощность. В реальности, имеем немного больше – зависит от напряжения питания.)

• Предусмотрена возможность выбора 4 уровней мощности (5, 10, 25, 65 Ватт).

• Диапазон частот 137-174 МГц.

• Напряжение питания — 13.8 В ±15%

• Чувствительность (SINAD 12дБ) —

• Небольшая, но весьма удобная микрофонная тангента. (Очень понравилась её многофункциональность и гламурная подсветка кнопок.)

• Имеется 221 ячейка памяти, для хранения частот приема/передачи, с возможностью введения 6-ти символьных буквенно-цифровых меток для обозначения каналов.

• Система интеллектуального поиска, которая сканируя диапазон, автоматически загрузит в память активные частоты.

• Многофункциональный жидкокристаллический дисплей, выше всяких похвал! По сравнению с общими габаритами станции, он просто огромен, при этом радует глаз большими углами обзора и широкой градацией подсветки.

• Выходная мощность аудио — 3 Вт. (Прекрасный насыщенный и громкий звук.)


Как видно из перечня, имеем всё самое необходимое для проведения любительских радиосвязей и абсолютно ничего лишнего. Естественно, мнение основано только на прочтении обобщенных данных от производителя. (При изучении прилагаемого англоязычного мануала.) Но даже при визуальном рассмотрении, не вникая в измерения электрических показателей, прекрасно видно продуманность аппарата и то, что сама конструкция сработана добротно и качественно. А это уже 100 % «+» к удовольствию от обращения с данным девайсом. Ибо, что может быть для радиолюбителя важнее и приятнее, надежности и долговечности работы его связной радиоаппаратуры?

Подводя итоги первому знакомству, пытаюсь быть максимально объективным в оценке. Наверное, именно поэтому, аппарату, по упаковке, внешнему виду и комплектации, смело ставлю 5-ку с небольшим минусом. Почему с «минусом»? Как и всякий другой трансивер, независимо от ценового уровня, и фирмы его выпустившей, FT-2800M вовсе не лишен недостатков. Но сразу хочу заметить — их не так уж много, чтоб сильно подпортить сложившееся положительное мнение об аппарате в целом. К тому же, с некоторыми недостатками вполне можно мириться, а другие, запросто убираются корректировками параметров станции. В общем, по поводу покупки аппарата ОДНОЗНАЧНО заморачиваться не стоит, а с различными обнаруженными «косяками» производителя, попытаемся разобраться дальше, как говориться «по ходу пьесы». ))

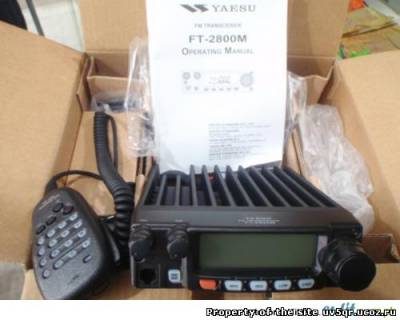

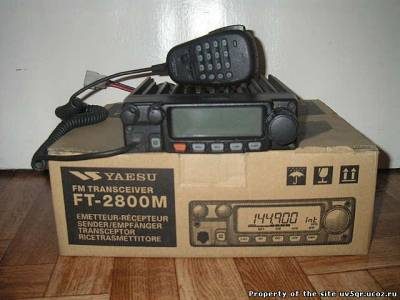

Итак, первое, что мне не понравилось, после того как заводская упаковка была вскрыта — это отсутствие русскоязычного «мануала». Недостаток тут же был исправлен, путем скачивания последнего с Интернета, в формате PDF. Кстати, сам ящик упаковки на вид очень солидный, выполнен из толстого жесткого картона и имеет качественную полиграфию. Следующий, в прямом смысле этого слова «косяк», был обнаружен при постановке FT-2800M на прилагающиеся в комплекте «ножки-подставки». Эта опция весьма необходима для использования его в качестве стационарной станции. После установки (привинчивания) ножек на штатные места, оказалось, что FT-2800M на поверхности стола немного «играет». Толи литье корпуса (радиатора) косит, толи одна из ножек на полмиллиметра длиннее, выяснять причину такого неудобства я не стал. Недостаток «вылечил» наклейкой на верхний торец пластмассовой ножки, кусочка черной изоляционной ленты. (Прокладка между корпусом трансивера и ножкой.)

Далее. Идущее в комплекте автомобильное крепление, сработано на оценку 5 с плюсом. Всё прекрасно подогнано, замечательно окрашено. Возможность установки радиостанции в машину проблем не вызовет. (Для работы с автомобиля в движении, отдельно приобрел антенну «четвертушку» с магнитным основанием). Немного смутил не продуманный разъем гарнитуры. Его весьма хлипкий (на вид) пластмассовый штекер, не внушает должного доверия, при запланированном многолетнем использовании аппарата. Хотя сам разъем, воткнулся в гнездо плотно, без люфтов и зазоров. Защелка зафиксировала его в корпусе радиостанции очень надежно. Думаю, при средней интенсивности использования, гарнитура, пару-тройку лет продержится легко. К тому же, место выхода кабеля микрофона с разъема, я предусмотрительно усилил куском термоусадочной трубки.

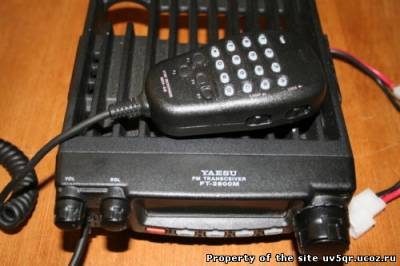

Цельнолитое алюминиевое шасси FT-2800M, с массивными теплоотводящими ребрами вместо верхней и задней крышек, в сравнении с хлипкими корпусами китайских «Драконов», выглядит просто вызывающе дерзко. Визуально чувствуется, что в недрах этого миниатюрного устройства, сокрыт довольно солидный потенциал. По сути, так оно и есть. В режиме отдачи полной мощности (65 ватт), при нагрузке в антенне 50 Ом и 14 вольтах питания, эта черная коробочка потребляет ток более 11А.

И крайним, (по моему мнению, наиболее серьезным из всех выявленных недостатков при наружном осмотре), следует отметить излишнюю мягкость вращения ручки настройки частоты. Уж очень она чувствительная. Дискретные щелчки конечно есть, но они едва ощущаются. Даже в домашних условиях, когда трансивер стоит на столе, вращая валкодер, иногда «по инерции» проскакиваешь нужный канал. А что тогда говорить о полевых условиях работы? Правда опять же, имеется «спасательный круг» в виде двух клавиш микрофонной гарнитуры. Они прекрасно справляются со своими обязанностями.

«Ходовые» испытания.

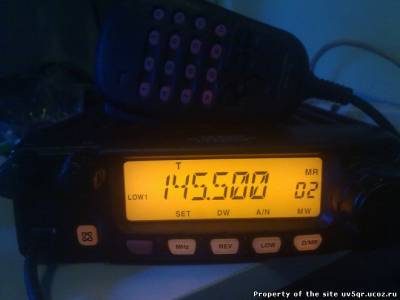

Запитал FT-2800M от 15А ИБП. (Модернизированный компьютерный). Включается аппарат не очень шустро, но этот показатель вряд ли можно отнести к категории проблем. (По крайней мере, это не фотоаппарат, где молниеносная готовность к съемке, чуть ли не основной показатель после светосилы объектива). А вот что действительно порадовало, так это приятная мелочь — функция индикации напряжения питания, при включении станции. Она будет весьма кстати, как в автомобильном, так и в стационарном варианте использования. Как уже писал выше, огромный жидкокристаллический дисплей с желтой подсветкой, очень хорош. Большие углы обзора и 3-х ступенчатая градация подсветки, позволяют без труда считывать информацию даже с расстояния нескольких метров.

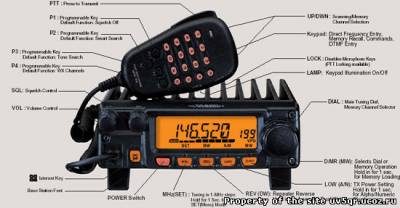

Меню трансивера FT-2800M англоязычное. На первый взгляд оно показалась излишне расширенным и неудобным. Но это только на первый взгляд. При более внимательном рассмотрении, меню оказалась интуитивно понятным и позволило не владея специальными навыками, вывести характеристики радиостанции, на комфортный для меня и моих корреспондентов уровень. Мне потребовалось буквально несколько минут, чтоб уяснить «тонкости» его построения и основной алгоритм использования. Точно также и с «инженерным меню». Но, лишь с одной оговоркой – бездумно шастать в его недрах, настоятельно не рекомендуется! Во время изменения параметров, уровни вводимых значений, не отображаются и можно по неосторожности, сделать «каку».


Очень порадовал прекрасный прием. Чувствительность приемника FT-2800M просто ошеломляет. На свою примитивную антенну (J-ка на крыше 5 этажного дома), я уверенно принимаю удаленные на несколько сотен километров репитеры и почти всех корреспондентов, с которыми работают наши местные «мохнатые» УКВ-исты, на свои «матёрые» покупные антенны. Спорить не буду — это конечно же не показатель. Но меня, как новоиспеченного УКВ контестмена, этот факт очень обнадеживает! ))

Буквально с первых связей стало ясно, что модуляция FT-2800M явно мелковата. (Есть у них такая «болезнь»). Увеличение громкости речи на расстоянии, равно как и максимальное приближение микрофона к губам, приводит лишь к появлению искажений. Проигнорировав советы местных «специалистов», покрутить на платах «резюки» или заменить штатный микрофон, на микрофон с мобильника, при этом оснастив его однотранзисторным микрофонным усилителем, я решил начать с самых безболезненных операций — регулировок параметров передачи через «инженерное меню». Кстати, решение не прибегать к радикальным методам борьбы «за шикарный сигнал», оказалось очень правильным. Как всегда, на заводском конвейере трансивер настроили на усредненные параметры. Мне осталось лишь донастроить аппарат. Операция доведения сигнала до необходимого уровня, заняла всего несколько минут. Описать весь процесс можно с помощью старой пословицы – «Язык до Киева довёл». Разобравшись в функциях инженерного меню, с помощью Юрия US4QY и Артема UV7QAE, в несколько приёмов, установил необходимый уровень девиации. Действовал по приведенному ниже алгоритму.

1. Зажал LOW+DMR и нажал ВКЛ.

2. В пункте меню № 35 выбрал MOD W (MOD N).

3. Клавишами REV (-) и DMR (+) ввёл необходимые коррективы. (Приблизительно 30 нажатий на клавишу DMR).

4. Нажал LOW для запоминания введенных параметров.


После проведенных манипуляций, мое радио приобрело прекрасный, плотный и насыщенный сигнал. Его качество высоко оценили все участники эксперимента, и даже некоторые невольные слушатели, которые оказались в тот момент на частоте 145.525 Мгц. Вот такие мои первые впечатления от трансивера Yeasu FT-2800M. Конечно, аппарат уже давно не новинка на рынке связной техники. Обсуждение его достоинств и недостатков – избитая тема многих форумов любителей УКВ. Но, тем не менее, столкнувшись с проблемой «мелкой» модуляции, я почти целый вечер потратил на поиск в Интернете внятно описанного метода избавления от этого «недуга». Поэтому счел необходимым сделать на страницах своего сайта «заметку на будущее» и одновременно поделиться с другими радиолюбителями методикой настройки, подробно описав этот процесс понятными всем словами.

Источник

Yaesu ft 2800m схема принципиальная электрическая

бывает то же немогу очистить 00 адрес канала и не очистите можно перезаписать.

Категорически не могу увидеть желанную индикацию CLEAR кнопку low надо нажать в режиме запоминания каналов-только что удалял канал всё нормально.

Возникла такая проблема: перестал работать S-метр при приеме. При передаче он показывает выходную мощность нормально, а вот при приеме — совсем ничего не отображает, хоть вторая станция находится в метре от трансивера. Когда возникла эта проблема — точно не знаю, 2800 включается редко. А теперь, без показаний s-метра перестал корректно работать шумодав, если закручиваю его до исчезновения шума, то не слышу и корреспондента, хоть уровень сигнала его в разы выше уровня шума (но s-метр этого не видит). Куда копать?

PS. Уточнение. После включения станции s-metr работает нормально, но секунд через 5 перестает работать, еще секунд через 5 изменяется уровень шума — он становится тише (на слух). SQL в меню отключен, несколько раз делал сброс настроек — не помогло.

Ясно. Теперь осталось найти где такое добро приобрести, т.к. гугл только даташиты находит 🙁 . Может у кого есть такие рабочие фильтры?

http://s009.radikal.ru/i307/1011/ed/a7acc40ddc33t.jpg (http://radikal.ru/F/s009.radikal.ru/i307/1011/ed/a7acc40ddc33.jpg.htm l)

The Yaesu FT-2800M 2 meter Transceiver is a perfect example of why you should not judge a book by its cover. On first appearances the Yaesu FT-2800 looks to be built like a tank. However a design flaw in the way the final transistor (RD70HVF1) is connected to the massive heat sink. When the Yaesu FT-2800 Transceiver is run at full power for any length of time the final transistor will fail. Yaesu customer support does not even want to admit it is a flaw and they suggest that the 65 watt rating is only for emergency’s. (BULL SHIT ALERT) If you have one of these radios DO NOT run it past 25 watt.

он Yaesu FT-2800M 2 метра трансивера является прекрасным примером того, почему вы не должны судить о книге по ее обложке. На первых появлений Yaesu FT-2800 выглядит будет построен, как танк. Однако недостаток проекта в том, как окончательный транзистор (RD70HVF1) соединен с массивным радиатором. Когда Yaesu FT-2800 трансивер запускается на полную мощность в течение длительного времени окончательного транзистор не удастся. Yaesu поддержку клиентов даже не хочет признать, что это ошибка, и они показывают, что 65 ватт только для чрезвычайной ситуации. (ALERT BULL ДЕРЬМО) Если у вас один из этих радиостанций НЕ запустить его последние 25 ватт.
