Модульный контактор esb, abb, Шнайдер электрик и iek

Для коммутации отдельных электрических приспособлений принято использовать специальные устройства. Модульный контактор нужен именно для такой работы, кроме того его схема подключения позволяет обеспечить дистанционное управление прибором.

Описание и назначение

Модульный фазный контактор – это устройство, которое используется для коммутации электрических цепей и их дистанционного управления. Его можно использовать как для постоянного, так и для переменного тока. В зависимости от марки и типа этого прибора его можно модернизировать по собственному усмотрению, дополняя реле, датчиками времени и другими приборами, управляющими электрическими проводниками.

Фото — ESB20-11

По типу работы существует несколько видов контакторов, но сейчас в основном используются электромагнитные модульные, т. к. они бесшумные при работе и не создают вибрация во время переключения режимов. Поэтому, в отличие от механических, их можно использовать в бытовых условиях, где большинство других коммутационных приспособлений восприимчивы к сильной вибрации.

Классификация модульных контакторов может производиться по количеству полюсов и техническим характеристикам. МК бывает:

  1. Однополюсный (Siemens, Hager, Аско);
  2. Двухполюсный (VS220 Elko, Legrand–Легранд, ТДМ);
  3. Трехполюсный (Merlin Gerin multi ST-103, VCA 63);
  4. Четырехполюсный (Eaton Moeller).

Также их можно различать по силе тока, износостойкости и области использования. Устройства предназначены для работы в условиях от 20 до 62 Ампер, выдерживают до нескольких миллионов циклов включения-отключения. Достоинства коммутационных модульных контакторов:

  1. Прибор полностью бесшумный, поэтому его можно устанавливать даже в квартирном щитке, не беспокоясь о дискомфорте;
  2. МК бывает однофазный и двухфазный, что позволяет подключить его к любой сети;
  3. Устройство оборудовано встроенный диодным мостом, который выпрямляет переменный ток;

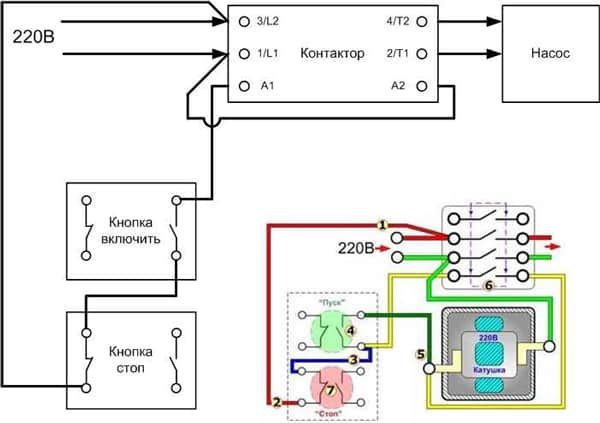

  4. Простая инструкция по подключению и эксплуатации; Фото — схема подключения
  5. Несмотря на небольшой амперметраж устройства, контактор можно использовать при высоких мощностях;
  6. Может использоваться, чтобы подсоединить ПЛЕН, для коммутации ТЭНов и многих других электроприборов;
  7. Небольшие размеры позволяют устанавливать его на din-рейку;
  8. Специальная рабочая схема позволяет после включения гасить помехи, возникающие в переменном магнитном поле, которые могут негативно влиять на общую работу коммутатора.

МК или КМ (сокращенно от «модульный контактор»), состоит из контактной и дугогасительной систем, набора дополнительных контактов и управляющего электромагнита. Принцип работы коммутатора основан на замыкании рабочих контактов под воздействием магнитного поля сети. Во время включения катушка устройства начинает насыщаться напряжением, металлический магнитный якорь прижимается к сердечнику, благодаря чему в зависимости от исходного положения прибора, начинают открываться или закрываться контакты. Такой пускатель обязательно должен иметь дополнительные контакты, которые управляют катушкой и включают реверсивный ход.

При этом дугогасительная система выступает в роли своеобразного ограничителя при резком обрыве электрической дуги или скачке напряжения.

Технические характеристики

У каждого отдельного модульного контактора свои рабочие параметры, поэтому предлагаем рассмотреть самые популярные модели Шнайдер Электрик, ИЭК (IEK), ABB (АВВ) и прочие.

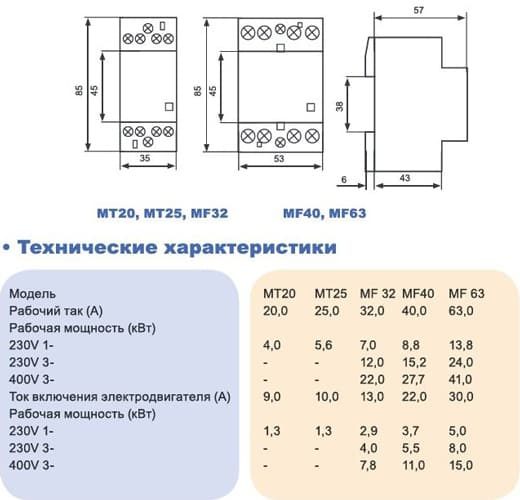

Фото — габариты и характеристики моделей КМ, MT и MF

Schneider Electric iCT16A 1NO 1 NC:

Сила тока, А 6–16
Частота, Гц 50/60
Работоспособность 100 циклов в смену
Мощность коммутируемого устройства, Вт 2,1
Полюсность 2 полюса
Приблизительная износостойкость 200000(Переменный и постоянный ток)
Защита IP20
Климатическое исполнение УХЛ, 40–70 °C

Модульный электромагнитный контактор IEK КМ20-20 2P 20А 230В:

Ток, А 20
Частота, Гц 50/60
Работа 150 циклов в смену
Мощность, Вт 2
Полюсность 2 полюса
Износоустойчивость 300000
Защита IP20
Температуры, °C УХЛ, 40–70 °C

Достоинством этой определенной модели является возможность быстрого переключения режимов, до 30 секунд независимо от напряжения сети. Кроме того контактор оснащен оптической системой оповещения и контроля, что повышает комфорт при эксплуатации. Небольшие размеры позволяют использовать коммутатор в стандартном бытовом щитке.

ABB, серия ESB (есть еще GHE и ES):

Энергия, А/В/Гц 20–63/230/50
Корпус Герметичный, защищен от проникновения твердых частиц
Работа От 150 циклов
Мощность, Вт От 2,2
Количество полюсов 2
Долговечность От 200000
Защита IP40
Температуры, °C УХЛ, 40–70 °C

Это особенные контакторы (серия ESB-20-20, ESB-24, ESB-40-40, ESB-63), которые стоит отметить благодаря высокому уровню защиты. Помимо герметичности корпуса преимуществом сравнительно с многими другими моделями является безопасность эксплуатации (скажем, от касания или возгорания). Этот прибор под электромагнитным управлением, поэтому переключения осуществляются практически бесшумно.

ОПН ACTP 230В для CT — специальный контактор, применение которого в основном выгодно на производстве. Он обладает высокой мощностью коммутации, износостойкостью и прочими параметрами, которые необходимы для промышленного использования. Подключить устройство можно как к двухфазной сети, так и к трехфазной.

Сеть, А/В/Гц 25/230/60
Потребление, ВА 3
Принцип установки При помощи кабеля и зажимов 4 мм2 на рейку
Долговечность 3 млн. циклов
Защита IP40
Климат УХЛ, -40–70 °C
Корпус Взрывозащищенный, герметичный
Номинальный ток, А 20
Коммутация 300 циклов в час
Износоустойчивость 1 х 10 6
Напряжение, 230
Мощность, кВт 4,6
Диапазон температур -40 до +60°C

Dekraft МК-103-16 (КМ-103-16 EKF):

Ток, мощность, напряжение, А/Вт/В 16/4/230
Механическая износостойкость 30 000
Диапазон рабочих температур -5–40°C
Защита IP 20
Ток, А 25
Количество полюсов 4, также 4 открытых мод.
Мощность, кВт 12,5
Износоустойчивость 3 млн.
Сеть Трехфазная
Корпус Пластиковый пожароустойчивый
Ток, А 63
Напряжение, В 230
Полюсность 4
Степень защищенности IP20

Видео: подключение модульных контакторов

Обзор цен

Купить модульный контактор можно в любом городе Российской Федерации и стран СНГ, цена зависит от модели и марки устройства.

Город Стоимость TDM КМ63/2, у. е.
Воронеж 20
Екатеринбург 21
Киев 23
Краснодар 20
Нижний Новгород 21
Новосибирск 21
Тюмень 21
Санкт-Петербург (СПб) 23

Перед покупкой обязательно проверяйте паспорт контактора и сертификат соответствия качества.

Источник

Контактор Z-SCH230/25-40, 4NO, 25A/(9A по AC-3), 230VAC, 2M

Каталог : Оборудование для установки на DIN рейку
Категория : Контакторы модульные
Бренд : Eaton
Линейка продукции : xPole
Тип изделия : контактор
Номинальный ток, A : 25
Тип напряжения : VAC
Напряжение катушки, V : 230
Тип контактов : 4NO
Срок поставки под заказ : 6-8 недель

ОПЛАТА

Обращаем Ваше внимание на то, что мы работаем только с юридическими лицами и индивидуальными предпринимателями по безналичному расчету. Отгрузка товара происходит после получения предоплаты на расчетный счет ООО «Локальные системы».

ДОСТАВКА

Возможные варианты доставки купленного Вами товара:

  • самовывоз со склада в Минске либо наших офисах в Гомеле, Гродно, Могилёве;
  • доставка транспортными компаниями (службами доставки) в любой город РБ.

Способ доставки вы сможете выбрать при оформлении заказа.

Получить товар на условиях самовывоза можно после подтверждения поступления 100% оплаты на расчетный счет продавца. После получения оплаты наши сотрудники в кратчайшие сроки скомплектуют заказ, и по готовности Вы получите SMS-уведомление на мобильный телефон. Вам останется только забрать товар!

Стоимость доставки:

Доставка в пределах территории РБ осуществляется за счет продавца.

Разгрузочные работы осуществляются силами покупателя.

Вопросы по срокам или вариантам доставки, наличию товара, заказам Вы можете уточнить у Вашего менеджера либо по телефону: +375 (17) 247-19-99.

Источник

Что такое модульный контактор и для чего он нужен

Что такое модульный контактор и для чего он нужен

По своему функциональному назначению контактор модульный КМ относится к коммутационной аппаратуре дистанционного управления мощными нагрузками, работающими при постоянном или переменном токе. Они выполняют разрыв токовых цепей сразу в нескольких местах, и этим отличаются от электромагнитных реле, разрывающих цепь лишь в одной точке.

Довольно часто модульные контакторы работают совместно со вспомогательными устройствами – приставками, тепловыми реле, средствами блокировки и другими приборами модульного типа. В результате таких сочетаний получается аппаратура, обладающая особыми свойствами и способная выполнять заданные функции. Так, при установке модуля задержки, получается контактор с функцией задержки, а тепловое реле перегрузки переводит контактор в категорию магнитного пускателя.

С помощью вспомогательных элементов существенно расширяются возможности основных приборов, улучшаются их эксплуатационные характеристики, упрощается монтаж.

По своей сути контакторные устройства считаются модифицированными разновидностями пускателя, в котором дополнительно присутствуют тепловое реле и контактная группа для запуска электродвигателя. Электромагнитные пускатели низкого напряжения реверсивными и нереверсивными. Первый вариант включает в себя два одинаковых контактора, с одним и тем же номинальным током. В нем установлена блокировка механического или электрического типа, предотвращающая одновременное замыкание главных контактов.

Защитные функции в этих приборах выполняют электротепловые токовые реле и другие аналогичные устройства. Электрический контактор малой мощности, используется в качестве промежуточного реле. Он предназначен для слаботочных цепей и отличается большим числом коммутаций. С помощью этого прибора удается подключить множество дополнительных участков и контролировать их включение-выключение.

Фото модульных контакторов

Контактор — это электромагнитный аппарат, предназначенный для коммутации, то есть включения и отключения, электрического оборудования. Он является двухпозиционным механизмом, который используется для частых коммутаций. Основными элементами его конструкции являются:

  1. Силовая контактная группа, которая может быть двух и трёхполюсной в зависимости от напряжения необходимого для работы исполнительного механизма.
  2. Дугогасительных камер, которые направлены на уменьшение дуги возникающей при разрыве электрического тока;
  3. Электромагнитного привода. Он предназначен для движения подвижной части силового контакта. В зависимости от конструкции он может быть рассчитан на разные напряжения как постоянного, так и переменного тока. Выполняется из П-образного, или Ш-образного сердечника;
  4. Системы блок-контактов, необходимой для сигнализации и управления оперативными цепями контактора. С помощью них можно подключить звуковую или световую сигнализацию показывающую позицию контактора, а также для цепи самоподхвата.

Отличительной особенностью конструкции электромагнита, работающего с переменным током, является наличие короткозамкнутого витка, который препятствует гудению его железа во время работы. Если электромагнит работает от постоянного тока, то между рассоединяемыми частями его, должна присутствовать неметаллическая прокладка, которая препятствует залипанию сердечника. Контактор отличается от магнитного пускателя или реле, только работой с более мощной нагрузкой, от величины её зависят и размеры самого аппарата. Очень важно выбрать нужный контактор соответствующий тому току, который он будет коммутировать.

Современные устройства серии КМИ обладают неплохими показателями надёжности и предназначены для общепромышленного применения. Благодаря своей конструкции имеют лёгкий способ крепления и небольшие габариты.

Конструкция и принцип действия

Стандартная конструкция контактора включает в себя несколько основных деталей. Прибор состоит из корпуса (1), выводной клеммы катушки управления (2), клеммы силового контакта (3), неподвижного магнитопровода (4), подвижной части – сердечника (5), катушки управления (6), короткозамкнутого кольца магнитопровода (7), неподвижного и подвижного контактов (8 и 9), индикаторного рычага включения-выключения (10).

Катушка является основным элементом, создающим магнитный ток. Если она используется еще и в качестве дросселя, то с ее помощью возникает движущая сила, обеспечивающая работу приборов. Натяжение контактов фиксируется при помощи контактной пружины. Во время стыковки подвижный и неподвижный контакты соединяются между собой. Они постоянно находятся в движении и совершают определенные действия. Неподвижные контакты закрепляются на корпусе, а подвижные соединяются с сердечником.

Работа контактора происходит следующим образом:

  • После подачи напряжения на управляющую катушку, происходит притягивание якоря к сердечнику. В результате, наступает замыкание или размыкание контактной группы, в соответствии с исходным положением того или иного контакта.
  • После отключения питания все действия происходят в обратном порядке. Электрическая дуга, возникающая в момент размыкания, гасится при помощи дугогасительной системы.
  • После прекращения подачи напряжения, электромагнитное поле исчезает и перестает удерживать якорь или сердечник.
  • Возвратная пружина переводит контакты в исходное положение, полностью размыкая цепь. Таким образом, модульный контактор выполняет свою основную работу в периоды подачи и отключения напряжения.

Классификация контакторных устройств

Существуют различные типы контакторов, отличающихся друг от друга по различным показателям. Среди них можно выделить следующие параметры.

В первую очередь, они классифицируются по назначению. Сюда входят следующие виды и категории:

  1. Приборы для дистанционной коммутации. Большинство из них работает под ручным управлением оператора, используя кнопки или выключатели. В нужное время подается сигнал, и устройство приводится в действие. В другом способе несколько контакторов соединяются в общую автоматизированную систему питания, в которой для подачи команд используется электронная схема. На случай аварийной ситуации предусмотрена система защиты, размыкающая контакты.
  2. Включение мощного электрооборудования при помощи слаботочных линий. Возникает вопрос, для чего нужен контактор в таких случаях? Не лучше ли воспользоваться традиционной кнопкой? Это, конечно, можно сделать, но тогда понадобится очень массивная и громоздкая аппаратура, а сам процесс включения потребует значительных усилий. То же самое касается и выключения. Поэтому для этих целей используются компактные слаботочные устройства, позволяющие с высокой частотой выполнять циклы включения-выключения. Таким образом, слабый ток подается на катушку, а уже потом осуществляется запуск мощного электродвигателя.

Каждый контактор модульный разделяется по типу привода его в действие. В этом случае также можно отметить различные варианты:

  • Электромагнитный привод считается основным, именно он заложен в принципе действия большинства устройств. При подаче напряжения происходит включение, а при отсутствии напряжения прибор отключается. После полного отключения, включение нужно выполнять повторно, что обеспечивает дополнительную безопасность при работе с электроустановками.
  • Контактная группа может быть приведена в движение с помощью пневматических устройств. Такая система, предназначенная для коммутации, не требует электромагнитного привода. Управляющая команда подается импульсом высокого давления. Подобные системы применяются для локомотивов железных дорог, и других установках с пневматикой.

Любой контактор модульный КМ в зависимости от модификации, может быть смонтирован разными способами:

  • Специализированные устройства, в том числе и без корпусов, не имеют каких-либо дизайнерских ограничений и устанавливаются исключительно с позиций нормальной функциональности и безопасной эксплуатации.
  • Существуют конструкции, создаваемые в индивидуальном порядке под конкретную электроустановку. Они не подходят для бытовых условий, поскольку размещаются в специально отведенных местах.
  • При стандартном монтаже модульный контактор и его подключение осуществляются на ДИН-рейку в щитке, вместе с другими устройствами.

Существуют различия и в соответствии с номинальным напряжением основной цепи. В этом случае контактор КМ может входить в группу устройств, работающих с напряжением 220 и 440 вольт или в группу с напряжением 380 и 660 В. Прибор, бывает однополюсный, а также двухполюсный и с большим количеством полюсов – до 5 единиц.

Схемы подключения потребителей и модульных контакторов

В соответствии с типом используемого электрооборудования, в каждом случае предусмотрена индивидуальная схема подключения модульного контактора. Наибольшее распространение получил стандартный вариант, где используется всего один прибор, а также схемы – реверсивная и с подключением однофазных потребителей. Каждую из них следует рассмотреть подробнее.

Самая популярная схема – подключение трехфазного электродвигателя через контактор модульный КМ (рис. 1). Для управления используются обычные кнопки ПУСК и СТОП. Защита от перегрузок осуществляется с помощью теплового реле. На случай коротких замыканий электрическая цепь оборудуется автоматическим выключателем.

Другая схема – реверсивная (рис. 2), используется при подключение модульного контактора к электродвигателю, чтобы появилась функция реверса. Она постоянно необходима в различных подъемных механизмах, станках и другом оборудовании. В этом случае выполняется подсоединение еще одного коммутирующего устройства. Оно участвует в изменении мест двух фаз, что приводит и к изменению направления вращения вала. Данная схема также дополнена защитными средствами – тепловым реле и автоматическим выключателем.

Основное назначение контакторов в третьей схеме, заключается в работе с однофазными потребителями. Как правило, это системы освещения, электрические насосы и другое оборудование, функционирующее с одной фазой.

Трактат о том, как подключить магнитный пускатель (контактор) к кнопочному посту.

В интернете полно всяких схем и толкований про то, как подключить магнитный пускатель, я думаю, что для простого человека (не электрика), которому надо только раз, где-то подключить магнитный пускатель, эти инструкции написаны непонятно, сложно, с кучей сокращений (которые меня лично бесят) и в итоге задача может встать ребром.

На самом деле, подключить электромагнитный пускатель (контактор) достаточно просто, и в этой статье я постараюсь описать этот процесс максимально подробно, по-человечески, без непонятных сокращений и заумных фраз. Еще раз повторюсь, эта статья предназначена для простых людей, которым надо просто подключить этот долбанный магнитный пускатель.

Собственно сам магнитный пускатель. Немного теории: этот аппарат предназначен для запуска, остановки и реверса двигателя (реверсивный пускатель сегодня не рассматриваю, напишу про него позже). Также, пускатель очень удобен в любом другом управлении нагрузками, будь то освещение, нагреватели, прочие приборы, в общем, всем тем, что можно и нужно включать и выключать дистанционно (с кнопки).

Действует следующим образом: при подаче напряжения на катушку электромагнита, сердечник, соединенный с парами контактов втягивается в катушку, и контакты замыкаются, при снятии напряжения с катушки, контакты размыкаются.


Далее вид с фасада. На нем видны четыре пары контактов, которые замыкаются при срабатывании пускателя. Первые три пары контактов, участвуют непосредственно в коммутации основной нагрузки. Последняя пара контактов, та, что обведена красным, этот так называемый “Блок Контакт” который участвует в подаче напряжения на катушку, в тот момент, когда кнопка Пуск отпущена.


Вид сверху. Тут расположены контакты А1 и А2, это и есть те контакты катушки, на которые надо подавать напряжение, чтоб все включилось. Контакт А2 продублирован на контакторе снизу, для удобства коммутации.


Для реализации схемы, нам еще понадобится кнопочный пост, с кнопками Пуск и Стоп. Самая обычная модель, стоит в магазине рублей 70.


Вскрываем, и перед нашим взором предстают кнопки, а точней их коммутационная часть. сразу скажу, что кнопки эти, ни как по строению не отличаются, каждая из них имеет по паре контактов, одна нормально открытая (контакты разомкнуты) другая, нормально закрытая(контакты замкнуты). Их функционал в процессе работы отличается из-за разного подключения


Значит смотрите, контакты 1 и 2 между собой разомкнуты, а контакты 3 и 4 замкнуты. При нажатии на кнопку, контакты 1 и 2 замыкаются, контакты 3 и 4 размыкаются.


Начинаем подключение: сначала подключаем провода подачи питания к основным клеммам контактора (вообще контактор трехфазный, но для примера я задействовал только одну пару силовых контактов) с одной из силовых клемм берем фазу и тянем на кнопочный пост, фазу можно взять из другого места.


И подводим эту фазу к кнопочному посту и подключаем ее к клемме 4 кнопки Стоп. Для справки: между кнопочным постом и пускателем в итоге будет три провода, для коммутации можно использовать обычный ВВГ 3*1.5.


От клеммы 3 кнопки Стоп, тянем проводок на клемму 2 кнопки Пуск. Также к клеммам 1 и 2 кнопки Пуск, подключаем оставшиеся два провода, синий после кнопки Пуск, желто-зеленый до. В таком состоянии оставляем кнопочный пост, с ним работа закончена.


Переходим к пускателю. Сначала подсоединяем к клемме А1 (та что для катушки) нулевой проводник.


Затем, подключаем синий проводник (чтобы не запутаться, я его пометил черной изолентой) пришедший с кнопочного поста с клеммы 1, к контакту А2. То есть в момент нажатия на кнопку пуск, катушка будет срабатывать и пускатель замыкаться.


Далее делаем так, чтобы при отпущенной кнопке Пуск, пускатель оставался включенным, для этого подводим желто-зеленый провод (на нем всегда фаза кроме того момента когда нажата кнопка стоп) к клемме блок контакта.


Затем от противоположной клеммы блок контакта, тянем проводок, до продублированной снизу клеммы А2.


Все, на этом схема собрана и функционирует.

Что получается в итоге и как это все работает: В момент нажатия кнопки пуск ток идет по синему проводу до клеммы А2, катушка замыкается и пускатель срабатывает. Далее при отпускании кнопки Пуск, ток идет мимо этой кнопки, через желто-зеленый проводник и через замкнутый блок контакт, также на катушку, только уже на продублированный контакт А2, в этот момент вся система работает. При нажатии кнопки Стоп, мы обрываем течение тока через блок контакт на катушку и пускатель размыкается.

На этом у меня все, надеюсь, я изъяснялся понятно и те, кому было до этого непонятно, поняли. Всем удачи в подключениях магнитных пускателей, и жду Вас снова на моем сайте, будет еще много интересных статей, написанных простых языком.

Технические характеристики

Основные параметры и технические характеристики наносятся на корпус прибора, в том числе и контактора АВВ. Прежде всего, это величина номинального тока, тип и количество контактов. На каждой модели и модификации присутствуют собственные показатели.

Чаще всего коммутационные приборы, работающие с различным электрооборудованием, обладают следующими характеристиками:

  • Величина номинального рабочего напряжения переменного тока, составляющая 230, 400 и 600 вольт.
  • Значение номинального рабочего тока, с категорией использования АС-3 – 12 А.
  • Показатели условного теплового тока с категорией использования АС-1 – 25 А.
  • Номинальная мощность при коммутации для напряжения 230 В по категории АС-3 – 3 кВт.
  • Номинальная мощность при коммутации для напряжения 400 В по категории АС-3 – 5,5 кВт.
  • Номинальная мощность при коммутации для напряжения 660 В по категории АС-3 – 7,5 кВт.

Отдельно следует отметить характеристики управляющих цепей в самом контакторе:

  • Величина номинального напряжения в управляющих катушках составляет 24, 36, 110, 230 и 400 вольт.
  • При срабатывании катушка потребляет мощность в размере 60 ВА.
  • В положении удержания катушка потребляет мощность, величиной 7 ВА.
  • Контакты замыкаются в течение 12-22 миллисекунд.
  • Размыкание контактов происходит в течение 4-16 мс.
  • Катушка управления обладает мощностью рассеяния – 3 Вт.

Благодаря этим показателям данные приборы широко используются в электрике, промышленности и других областях.

Здравствуйте, уважаемые гости и читатели сайта «Заметки электрика».

В своих статьях по сборке различных электрических схем (схема пуска трехфазного двигателя, схема реверса трехфазного электродвигателя, схема реверса однофазного двигателя, простейшая схема АВР) я применял самые распространенные контакторы и пускатели типа ПМЕ, ПМЛ, КМИ и другие.

В данной статье я хочу рассказать Вам про контакторы модульного исполнения или другими словами, модульные контакторы, сокращенно КМ, которые также нашли широкое распространение, особенно, в жилом секторе.

Напомню, что по определению ГОСТа Р 50030.4.1-2002, п.2.1.1 контактор — это:

По способу воздействия силы, необходимой для замыкания контактов, контакторы делятся на:

Модульные контакторы относятся к электромагнитным контакторам.

Какие же преимущества имеют модульные контакторы перед обычными контакторами?

Модульные контакторы стали очень востребованными устройствами, особенно при сборке квартирных щитов и различных систем автоматики: управление освещением, нагревательными установками, вентиляцией, насосами и т.п. В первую очередь это объясняется их конструкцией.

Контакторы модульного исполнения идеально вписываются с остальными модульными устройствами, установленными на DIN-рейке, при этом не нарушая эргономики пространства в щите.

Модульные контакторы более бесшумные и обладают меньшими вибрациями при работе по сравнению с обычными контакторами, что только положительно сказывается на их применении в местах с постоянным пребыванием людей: квартиры, больницы, офисы, учебные заведения и т.п.

Сравните уровень шума и вибраций при включении обычных и модульных контакторов, посмотрев данный видеоролик.

(видео будет добавлено в ближайшее время)

Под руку мне попался двухполюсный модульный контактор КМ-40-11 от EKF, на примере которого мы и рассмотрим его конструкцию, устройство и схему подключения.

Расшифровка, схема подключения и технические данные КМ-40-11

Структура условного обозначения КМ-40-11:

  • КМ — контактор модульный
  • 40 — номинальный ток, А
  • 11 — количество и тип контактов (есть следующие исполнения: 11, 20, 31 и 40, см. таблицу ниже)

Модульные контакторы КМ от EKF выпускаются на номинальные токи от 16 до 63 (А). Вот их стандартный ряд значений: 16, 20, 25, 40, 50 и 63 (А).

Вот таблица модульных контакторов всех типов от EKF. Красным я выделил рассматриваемый в данной статье КМ-40-11.

Контактор КМ-40-11 является двухполюсным и имеет 2 силовых контакта: 1NO (нормально-открытый) с обозначением (1-2) и 1NC (нормально-закрытый) с обозначением (R3-R4).

Схема подключения модульного контактора КМ-40-11 изображена на его лицевой стороне:

  • +А1 и -А2 — это выводы катушки
  • (1-2) — 1NO (нормально-открытый) силовой контакт
  • (R3-R4) — 1NC (нормально-закрытый) силовой контакт

Внимание! В указанной на корпусе схеме имеется несоответствие.

Нормально-открытый контакт 1NO (1-2) расположен справа, а нормально-закрытый контакт 1NC (R3-R4) — слева. На схеме же указано наоборот. Перед подключением контактора я машинально решил проверить исправность его контактов, а в итоге обнаружил такое несоответствие — вот тому подтверждение.

Позже, разобрав контактор, я вновь убедился в этом. Видимо, при сборке контактора перепутали расположение мостиковых контактов и собрали их не в соответствие со схемой. Так что будьте бдительны и проверяйте все электротехнические изделия на соответствие указанных схем. Сделать это не сложно и не долго, применив обычный цифровой мультиметр или «аркашку».

Помимо схемы подключения, на лицевой стороне контактора указаны его основные характеристики:

  • номинальное рабочее напряжение 230 (В)
  • номинальный ток контактов 40 (А)
  • АС-1: 8,4 (кВт)
  • АС-3: 3,7 (кВт)

Модульные контакторы КМ (2009)

В ассортименте коммутационного оборудования торговой марки IEK появились модульные контакторы КМ.

Под ТМ IEK давно выпускаются контакторы промышленного назначения разных типов.

Например, это КМИ — малогабаритные контакторы. предназначенные для дистанционного пуска, остановки и реверсирования трехфазных асинхронных двигателей в сетях переменного тока (категория применения АС-3), ч — а так же для дистанционного управления электрическими цепями со слабоиндуктивной нагрузкой (категория применения АС1). Контакторы КМИ выпускаются для токов в диапазоне 9-95 А. Контакторы КТИ — более мощные контакторы, для условий эксплуатации на токах до 630 А, но для тех же категорий применения. Вся эта продукция достаточно габаритна и предназначена, в основном, для промышленного применения.

Теперь, с появлением модульных контакторов КМ, можно решать проблемы с питанием на маломощную слабоиндуктивную нагрузку. Будут решены и задачи с габаритами, особенно при однофазной нагрузке, когда контактор желательно устанавливать на DIN-рейку с модульным защитным оборудованием.

А теперь рассмотрим подробнее контакторы серии КМ.

Под торговой маркой IEK производятся двухполюсные и четырехполюсные контакторы КМ. Технические характеристики приведены в таблице 1. Из таблицы понятно, что контакторы серии КМ предназначены для однофазных (КМ20-20, КМ25-40) и трехфазных (КМ40-40, КМ63-40) участков цепей схем управления и автоматизации. Так же эти контакторы предназначены для участков цепей коммутации, где уже не справляются коммутационные приборы с малой нагрузочной способностью (например, промежуточные реле), а требования по габаритам ограничивают в возможности применения контакторов в «промышленном» исполнении. И это особенно актуально для сетей с токами до 63 А, т.к. двухполюсные контакторы позволяют коммутировать токи до 25 А, а четырехполюсные — до 63 А!

Еще одна очень важная особенность контакторов серии КМИ. Двухполюсный контактор может управляться только переменным напряжением 230 В, а для четырехполюсного исполнения контакторов возможно управление еще и постоянным током. И при этом токи удержания будут ощутимо меньше, чем у двухполюсного. Чем это обусловлено? Контакторы спроектированы по классической схеме: втягивающая катушка преодолевает сопротивление пружины расцепления, смыкая контакты контактных групп. Это общий принцип. А теперь нюансы. У двухполюсного контактора катушка состоит из одной секции, и управляющее напряжение подается непосредственно на выводы катушки. А у четырехполюсного контактора обмотка состоит из двух секций — втягивающей и удерживающей. За счет применения такой схемы, при относительно высоком кратковременном пусковом токе, удается достигнуть высокой экономичности контактора (малый ток) в режиме удержания. Это обусловлено малым сопротивлением втягивающей секции и высоким суммарным сопротивлением катушки управления. А применение выпрямительного моста позволяет контактору работать как на переменном, так и на постоянном токе управляющей катушки, что значительно расширяет сферу применения. В сопроводительной документации к КМ приводится упрощенная схема контактора. Здесь мы приводим фактическую схему четырехполюсного контактора (см. рис.1).

Технические характеристики контакторов модульных КМ

230

Параметр КМ20-20 КМ25-40 КМ40-40 КМ63-40
Категория нагрузки АС-1, АС-7а, АС-7Ь АС-1, АС-7а
Количество полюсов 2 4
Номинальное коммутируемое напряжение Ue, В 230 400
Номинальная частота, Гц 50 Гц
Номинальный рабочий ток Ie, А АС-1 20 25 40 63
АС-7а
АС-7Ь 9
Номинальный тепловой ток Ith, А 20 25 40 63
Потери, Вт/полюс 1 1,2 3 6
Номинальное напряжение катушки управления Uc, В 230*
Пусковой ток катушки управления, не более, мА 30 30 60 94,5
Ток удержания катушки управления, не более, мА 18 18 12 12
Диапазоны напряжения управления, В Замыкание 195÷253
Размыкание 46÷172
Номинальный ток короткого замыкания, кА 3

*В цепи катушки управления установлен выпрямительный мост, что позволяет управлять контактором посредством как переменного тока 50 Гц, выпрямленным пульсирующим напряжением, так и постоянным напряжением 230 В.

Из схемы видно, что в момент замыкания главных контактов происходит размыкание дополнительных контактов. Катушка удержания К2 перестает шунтироваться, подключаясь и резко снижая протекающий через обмотку управляющей катушки ток.

Обязательно следует отметить следующие конструктивные особенности:

  • визуальная индикация положения контактов контактора: в замкнутом положении индикатор красного цвета, в разомкнутом — черного;
  • высокое быстродействие (включение менее 20 мс, отключение менее 30 мс);
  • мостиковые контакты обеспечивают двойной разрыв при размыкании главных контактов, и способствует лучшему дугогаше-нию в зоне контакта;
  • контактная группа выполнена из высококачественного серебросодержащего композита, что обеспечивает ресурс контактной группы;
  • высокая механическая и электрическая прочность;
  • совместимость по габаритным и посадочным размерам с прочей модульной продукцией позволяет установить в стандартный щиток для модульной аппаратуры.

Контакторы КМ используются при комплектации электроустановок жилых и общественных зданий и автоматическом контроле электрических устройств самого разного направления: освещения, кондиционеров, вентиляции, тепловых насосов. Они также незаменимы в системе «Умный дом», где производится централизованное управление практически всеми потребителями.

Описание и назначение

Модульный фазный контактор – это устройство, которое используется для коммутации электрических цепей и их дистанционного управления. Его можно использовать как для постоянного, так и для переменного тока. В зависимости от марки и типа этого прибора его можно модернизировать по собственному усмотрению, дополняя реле, датчиками времени и другими приборами, управляющими электрическими проводниками.


Фото — ESB20-11

По типу работы существует несколько видов контакторов, но сейчас в основном используются электромагнитные модульные, т. к. они бесшумные при работе и не создают вибрация во время переключения режимов. Поэтому, в отличие от механических, их можно использовать в бытовых условиях, где большинство других коммутационных приспособлений восприимчивы к сильной вибрации.

Классификация модульных контакторов может производиться по количеству полюсов и техническим характеристикам. МК бывает:

  1. Однополюсный (Siemens, Hager, Аско);
  2. Двухполюсный (VS220 Elko, Legrand–Легранд, ТДМ);
  3. Трехполюсный (Merlin Gerin multi ST-103, VCA 63);
  4. Четырехполюсный (Eaton Moeller).

Также их можно различать по силе тока, износостойкости и области использования. Устройства предназначены для работы в условиях от 20 до 62 Ампер, выдерживают до нескольких миллионов циклов включения-отключения. Достоинства коммутационных модульных контакторов:

  1. Прибор полностью бесшумный, поэтому его можно устанавливать даже в квартирном щитке, не беспокоясь о дискомфорте;
  2. МК бывает однофазный и двухфазный, что позволяет подключить его к любой сети;
  3. Устройство оборудовано встроенный диодным мостом, который выпрямляет переменный ток;
  4. Простая инструкция по подключению и эксплуатации;


Фото — схема подключения

  • Несмотря на небольшой амперметраж устройства, контактор можно использовать при высоких мощностях;
  • Может использоваться, чтобы подсоединить ПЛЕН, для коммутации ТЭНов и многих других электроприборов;
  • Небольшие размеры позволяют устанавливать его на din-рейку;
  • Специальная рабочая схема позволяет после включения гасить помехи, возникающие в переменном магнитном поле, которые могут негативно влиять на общую работу коммутатора.
  • МК или КМ (сокращенно от «модульный контактор»), состоит из контактной и дугогасительной систем, набора дополнительных контактов и управляющего электромагнита. Принцип работы коммутатора основан на замыкании рабочих контактов под воздействием магнитного поля сети. Во время включения катушка устройства начинает насыщаться напряжением, металлический магнитный якорь прижимается к сердечнику, благодаря чему в зависимости от исходного положения прибора, начинают открываться или закрываться контакты. Такой пускатель обязательно должен иметь дополнительные контакты, которые управляют катушкой и включают реверсивный ход.

    При этом дугогасительная система выступает в роли своеобразного ограничителя при резком обрыве электрической дуги или скачке напряжения.

    Описание устройства, его назначение

    Модульный контактор (МК) – это компактный электромагнитный прибор, предназначенный для коммутации силовых цепей постоянного и переменного тока в нормальных режимах. Это значит, что устройство не выполняет защиту оборудования от коротких замыканий, перепадов напряжения и других сетевых изменений, а также рабочих перегрузок.


    Внешний вид модульных контакторов от разных производителей

    Очертания, форма прибора, его габариты и наличие крепления на DIN рейку, позволяют ему эргономично вписаться в электрощите рядом с другими устройствами автоматики и защиты (автоматические выключатели, реле контроля фаз, прочее).

    Устройства способны работать в сетях с напряжением до 660 Вольт и номинальным током до 100 Ампер.

    Технические характеристики

    У каждого отдельного модульного контактора свои рабочие параметры, поэтому предлагаем рассмотреть самые популярные модели Шнайдер Электрик, ИЭК (IEK), ABB (АВВ) и прочие.


    Фото — габариты и характеристики моделей КМ, MT и MF

    Schneider Electric iCT16A 1NO 1 NC:

    Сила тока, А 6–16
    Частота, Гц 50/60
    Работоспособность 100 циклов в смену
    Мощность коммутируемого устройства, Вт 2,1
    Полюсность 2 полюса
    Приблизительная износостойкость 200000(Переменный и постоянный ток)
    Защита IP20
    Климатическое исполнение УХЛ, 40–70 °C

    Модульный электромагнитный контактор IEK КМ20-20 2P 20А 230В:

    Ток, А 20
    Частота, Гц 50/60
    Работа 150 циклов в смену
    Мощность, Вт 2
    Полюсность 2 полюса
    Износоустойчивость 300000
    Защита IP20
    Температуры, °C УХЛ, 40–70 °C

    Достоинством этой определенной модели является возможность быстрого переключения режимов, до 30 секунд независимо от напряжения сети. Кроме того контактор оснащен оптической системой оповещения и контроля, что повышает комфорт при эксплуатации. Небольшие размеры позволяют использовать коммутатор в стандартном бытовом щитке.

    ABB, серия ESB (есть еще GHE и ES):

    Энергия, А/В/Гц 20–63/230/50
    Корпус Герметичный, защищен от проникновения твердых частиц
    Работа От 150 циклов
    Мощность, Вт От 2,2
    Количество полюсов 2
    Долговечность От 200000
    Защита IP40
    Температуры, °C УХЛ, 40–70 °C

    Это особенные контакторы (серия ESB-20-20, ESB-24, ESB-40-40, ESB-63), которые стоит отметить благодаря высокому уровню защиты. Помимо герметичности корпуса преимуществом сравнительно с многими другими моделями является безопасность эксплуатации (скажем, от касания или возгорания). Этот прибор под электромагнитным управлением, поэтому переключения осуществляются практически бесшумно.

    ОПН ACTP 230В для CT — специальный контактор, применение которого в основном выгодно на производстве. Он обладает высокой мощностью коммутации, износостойкостью и прочими параметрами, которые необходимы для промышленного использования. Подключить устройство можно как к двухфазной сети, так и к трехфазной.

    Сеть, А/В/Гц 25/230/60
    Потребление, ВА 3
    Принцип установки При помощи кабеля и зажимов 4 мм2 на рейку
    Долговечность 3 млн. циклов
    Защита IP40
    Климат УХЛ, -40–70 °C
    Корпус Взрывозащищенный, герметичный
    Номинальный ток, А 20
    Коммутация 300 циклов в час
    Износоустойчивость 1 х 10 6
    Напряжение, 230
    Мощность, кВт 4,6
    Диапазон температур -40 до +60°C

    Dekraft МК-103-16 (КМ-103-16 EKF):

    Ток, мощность, напряжение, А/Вт/В 16/4/230
    Механическая износостойкость 30 000
    Диапазон рабочих температур -5–40°C
    Защита IP 20
    Ток, А 25
    Количество полюсов 4, также 4 открытых мод.
    Мощность, кВт 12,5
    Износоустойчивость 3 млн.
    Сеть Трехфазная
    Корпус Пластиковый пожароустойчивый
    Ток, А 63
    Напряжение, В 230
    Полюсность 4
    Степень защищенности IP20

    Видео: подключение модульных контакторов

    Обзор цен

    Купить модульный контактор можно в любом городе Российской Федерации и стран СНГ, цена зависит от модели и марки устройства.

    Город Стоимость TDM КМ63/2, у. е.
    Воронеж 20
    Екатеринбург 21
    Киев 23
    Краснодар 20
    Нижний Новгород 21
    Новосибирск 21
    Тюмень 21
    Санкт-Петербург (СПб) 23

    Перед покупкой обязательно проверяйте паспорт контактора и сертификат соответствия качества.

    Источник

    Оцените статью
    REMNABOR
    Adblock
    detector
