Электромагнитное реле

Автор: admin Vladimir | Опубликовано 18-02-2016

Сегодняшняя статья будет посвящена в большей степени начинающему радиолюбителю. Мы с Вами рассмотрим устройство и принцип действия электромагнитного реле. Электромагнитные реле получили большое распространение. Они предназначены для коммутации электрических цепей. Очень часто используется в системах автоматики и связи:

По принципу действия реле можно разделить на нейтральные и поляризованные. Главное отличие в том, что в нейтральных реле перемещение якоря не зависит от направления движения тока в обмотке. В поляризованных движение якоря напрямую зависит от полярности напряжения приложенного к обмотке.

Устройство и принцип действия электромагнитного реле

Если конструктивно реле рассмотреть с точки зрения подвижной части, то можно выделить два основных типа. Это так называемый соленоид — реле с втягивающимся якорем (втягивающее стартера автомобиля) и реле с поворотным якорем. Последние разберём поподробнее. Внутреннее устройство и принцип работы рассмотрим на примере автомобильного 5 контактного реле:

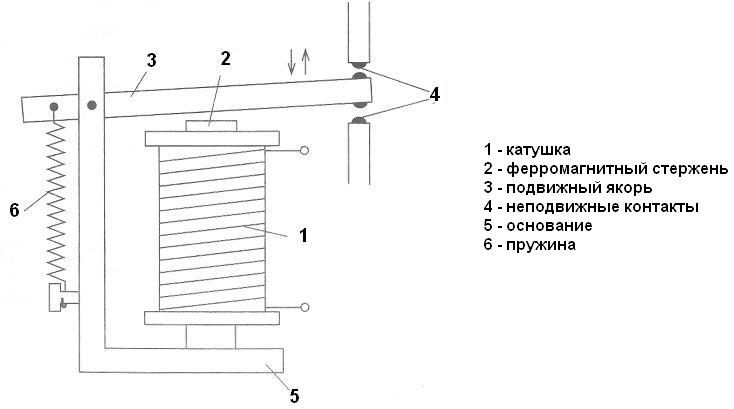

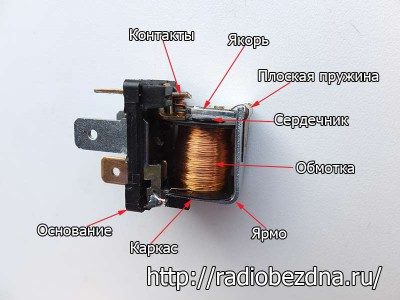

Оно состоит из основания, сделанного из диэлектрика. На основании крепятся все части реле. Основной частью является обмотка. Она намотана изолированным медным проводом на каркасе. В центре каркаса расположен металлический сердечник, который в свою очередь крепится к так называемому ярму. Подвижной частью реле является якорь, который при помощи пружины занимает исходное положение. Якорь механически связан с группой контактов, в которую могут входить от одной пары и более нормально замкнутых и разомкнутых.

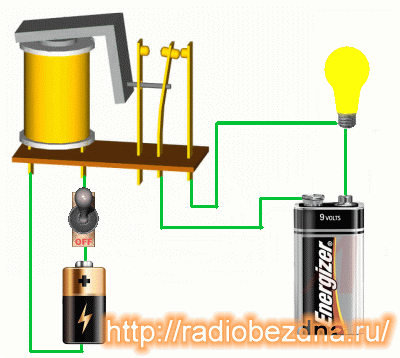

Принцип работы 5 контактного реле наглядно показан на анимации:

На схеме показаны две электрически несвязанные цепи, состоящие из двух источников тока. Ток, проходящий через обмотку реле создает магнитное поле, под действием которого якорь притягивается к сердечнику и заставляет перемещаться подвижный контакт, переводя его положение из нормально разомкнутого в нормально замкнутое. Происходит замыкание главных контактов и подключение нагрузки, в данном случае лампочки к источнику питания.

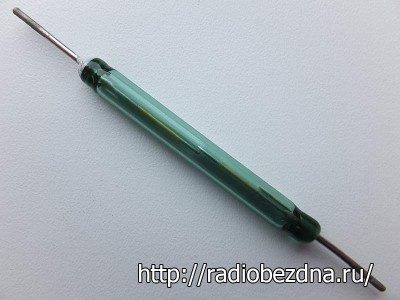

Устройство и принцип действия герконовых реле

Отдельно хотелось бы упомянуть о герконовых реле. Хотя они и относятся к классу электромагнитных реле, всё-таки внутренние устройство у них отличается. Герконовое реле состоит из нескольких основных частей. В корпусе расположена катушка, состоящая из одной или нескольких обмоток. Сердечник у такой катушки отсутствует, в место него находится один или несколько герконов. Геркон из себя представляет стеклянную колбу, из которой удалён воздух, вместо него закачан инертный газ азот или водород. Внутри колбы расположены два ферро магнитных контакта:

Под действием магнитного поля, создаваемого обмоткой реле, происходит замыкание этих контактов. Также геркон будет работать, если на него воздействовать магнитным полем постоянного магнита. Благодаря этому герконы получили большое распространение в радиолюбительских самоделках. Герконы также используется в системах сигнализации (датчики открывания дверей или окон). В своё время эти элементы были достаточно дефицитными. Поэтому мне приходилось разбирать герконовые реле и доставать оттуда герконы. Вот так выглядят обмотки:

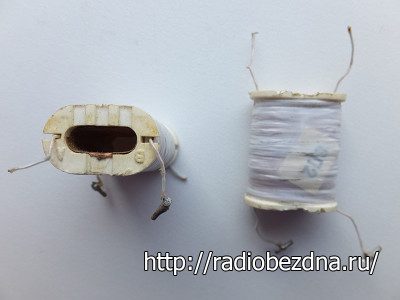

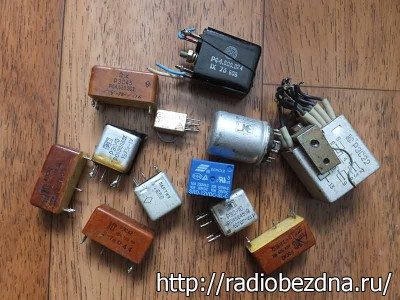

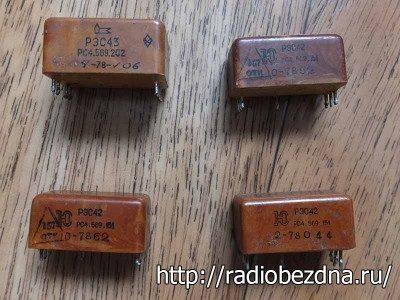

Из советских самыми распространенными были герконовые реле РЭС-42 и РЭС-4:

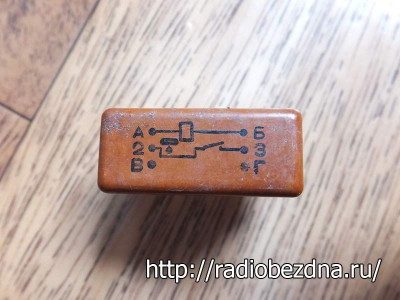

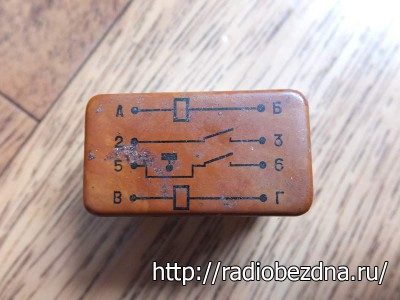

У герконовых реле есть несколько достоинств. Прежде всего, это надёжная работа в разных климатических условиях и агрессивных средах. Также стоит отметить быстродействие, и гальваническую развязку между цепями. Срок службы реле — не менее 1 млн. срабатываний. Самый главный недостаток этих реле, это относительно малая коммутируемая мощность.

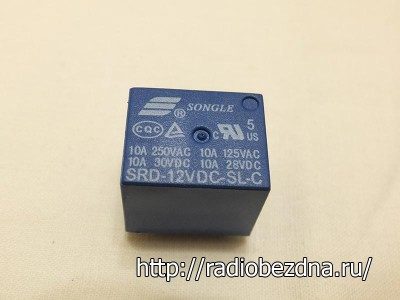

Электромагнитное реле Songle SRD-12VDC-SL-C

Более детально хотелось бы остановиться на пяти контактном электромагнитном реле Songle SRD-12VDC-SL-C:

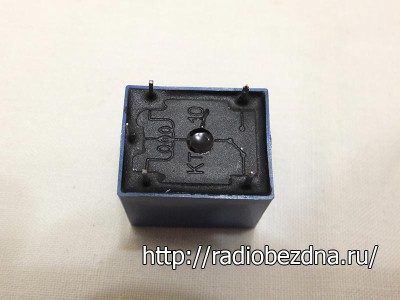

Оно имеет одну группу контактов способную выдержать ток до 10 ампер. Обмотка реле рассчитана на напряжение в 12 вольт. Схема выводов 5 контактов показана на обратной стороне:

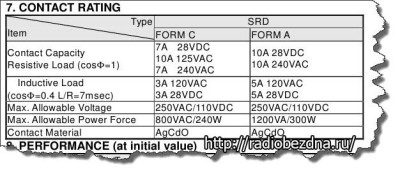

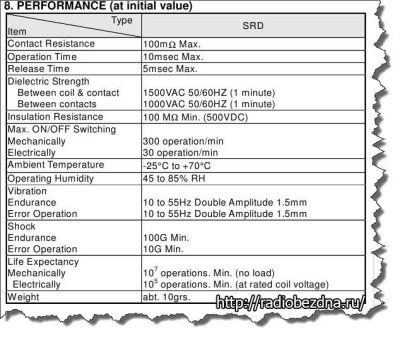

Полные характеристики рассматриваемого экземпляра можно узнать, посмотрев datasheet:

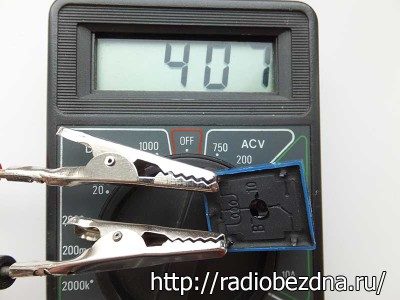

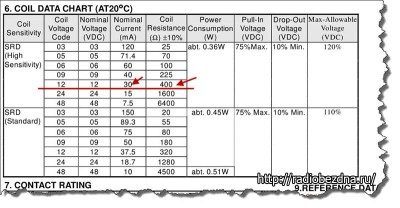

Как видно ток обмотки, при 12 вольтах, должен быть в пределах 30 миллиампер. Сопротивление обмотки должно быть в пределах 400 ом. Так ли это, давайте проверим:

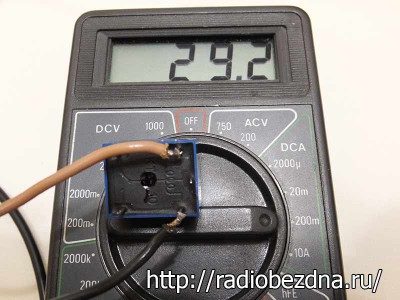

Как видно всё в пределах нормы. Данные реле можно использовать в различных радиолюбительских самоделках. Благодаря тому, что ток обмотки достаточно мал, всего лишь 30 миллиампер, реле Songle SRD-12VDC-SL-C можно коммутировать слаботочными ключами. Для сравнения ток обмотки, в ранее рассматриваемом пяти контактном автомобильном реле достигает 150 миллиампер. Что в 5 раз больше. Я уже рассказывал о терморегуляторе на регулируемом стабилитроне TL431. В этой самоделке я использовал автомобильное пяти контактное реле. Чтобы стабилитрон TL431 не вышел из строя, пришлось использовать усилитель на более мощном транзисторе.

На Али была заказана партия в количестве 10 штук по цене всего $3.48:

Несколько штук я уже использовал в изготовлении дневных ходовых огней (ДХО) для автомобиля. Но это уже другая история, об этом я расскажу как-нибудь в следующий раз.

Источник

Hjr 3ff s h как проверить

В создании этой статьи участвовала наша опытная команда редакторов и исследователей, которые проверили ее на точность и полноту.

Команда контент-менеджеров wikiHow тщательно следит за работой редакторов, чтобы гарантировать соответствие каждой статьи нашим высоким стандартам качества.

Реле – это отдельное устройство (в отличие от интегральных схем), используемое для управления сигналами большой мощности при помощи сигналов малой мощности. Реле отделяет и защищает цепь низкого напряжения от цепи высокого напряжения посредством электромагнитной катушки. Эта статья расскажет вам, как проверить и реле (твердотельное), и катушку.

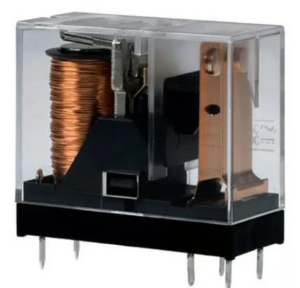

Электромагнитное реле – это электромеханическое устройство, которое при воздействии на него тока замыкает или размыкает механические контакты. А те, в свою очередь, замыкают электрическую цепь, обычно с большими токами, по сравнению с управляющим сигналом.

Принцип действия

По существу реле – это электромагнит. Когда на катушку подается управляющее напряжение, то стержень притягивает якорь, производя, таким образом, переключение цепи.

  • с нормально замкнутыми контактами;
  • с нормально разомкнутыми;
  • перекидывающиеся.

При подаче управляющего сигнала на устройство с нормально замкнутыми коннекторами, они размыкаются, при отсутствии сигнала замыкаются. У реле с разомкнутыми коннекторами все наоборот. Напряжение на обмотке присутствует, клеммы замыкаются, отсутствует – размыкается. В перекидывающихся моделях имеется две группы коннекторов, одни нормально замкнутые, другие нормально разомкнутые. У них имеется общая клемма. При подаче тока на обмотку контакты переключаются с одного положения на другое.

Проверка работоспособности

На корпусе каждого реле изображена схема с номерами контактов и номиналом управляющего напряжения. Прямоугольник с выводами 85 и 86 означает катушку. Поэтому при измерении параметров обмотки нужно подключаться к ним. Другие выводы с номерами 30, 87 и 87а (88) являются ключом переключения внешней цепи.

Как тестер реле регуляторов и любого другого электромагнитного реле удобно использовать цифровой мультиметр. Это связано с тем, что он может измерять ток, напряжение и сопротивление.

Так как работоспособность устройства зависит в первую очередь от исправности обмотки, проверка начинается с измерения сопротивления катушки. Его значения лежат в пределах от нескольких десятков Ом до нескольких сотен Ом.

Для этого мультиметр переключателем переводим в режим измерения сопротивления. К выводам 85, 86 подсоединяем измерительные щупы, снимаем показания. Если сопротивление в пределах нормы, то надо проверить состояние управляемых выводов. В реле с нормально замкнутыми контактами 30 и 87, при измерении сопротивления между ними, мультиметр должен показать 0 Ом. С нормально разомкнутыми контактами 30 и 87 сопротивление между ними должно быть равно бесконечности. При подаче управляющего напряжения на выводы катушки 85 и 86 все должно поменяться с точностью наоборот.

Иногда известен только ток срабатывания, тогда измеряется сопротивление катушки. После этого показания мультиметра умножаются на ток срабатывания, и получается управляющее воздействие обмотки. Затем, подавая вычисленное напряжение, можно проверять контактную группу, как было описано выше.

На обмотку реле переменного тока можно подавать только переменное напряжение.

После проверки реле, если есть потребность и возможность регулировки контактов сделайте это. В противном случае – замените весь прибор. Его установку и извлечение нужно осуществлять при отключенном питании устройства.

Применение в автомобиле

Наиболее часто с коммутационными устройствами приходится сталкиваться автомобилистам. Речь идет о реле регулятора генератора (стартера). О нем вспоминают, когда двигатель перестает заводиться и выясняется, что аккумулятор разряжен. Одной из причин этого является неисправность регулятора.

На старых автомобилях для поддержания постоянства напряжения использовался регулятор, состоящий из трёх устройств — стабилизатора напряжения, ограничителя тока и реле обратного тока. Регулятор не позволяет аккумулятору перезаряжаться, что продлевает срок его службы. Он бывает встроенный в щеточный блок стартера или выполняется как отдельный модуль. Его неисправность может перезарядить или не дозарядить аккумулятор. В первом случае будут видны потеки на корпусе, начнет выкипать электролит, что приведет к падению напряжения ниже 12 вольт. Во втором значения изначально будут ниже допустимого. Как результат, двигатель не заведется.

Проверка регулятора стартера

Чтобы проверить реле регулятор стартера, не снимая его с автомобиля, можно воспользоваться мультиметром, прозвонить все подходящие к нему провода. Для этого они предварительно отключаются от регулятора. Мультиметр переводится в режим измерения сопротивления, проверяются отключенные провода.

Если все в норме, то проводники возвращают на место. Замеряется напряжение на клеммах аккумулятора при выключенном двигателе. Мультиметр переводится в режим измерения постоянного напряжения в диапазоне от 0 до 20 Вольт. Щупы цепляются к клеммам аккумулятора. Прибор должен показывать 12,2-12,7 V.
Если 12 вольт и ниже, то его надо подзарядить.

Затем двигатель надо завести и снова проверить с теми же измерениями. Если напряжение в диапазоне 13,2-14 V, то это норма. Добавляем обороты двигателя до 2000 в минуту и опять замеряем. В норме мультиметр должен показывать в пределах 13,6-14,2 V. Еще добавляем оборотов до 3500 в минуту.

Снимаем показания. Они не должны превышать 14,5 Вольта. Если значение не меняется и остается 12,7 Вольт, как при выключенном двигателе или даже уменьшается, значит, неисправен реле регулятор. Поэтому его нужно заменить. При превышении 14,5 Вольт регулятор также надо поменять.

Иногда возникает вопрос, как проверить реле мультиметром, если нет доступа к регулятору. Тогда надо его снять, а для проверки необходимо иметь в дополнение к тестеру зарядное устройство с регулятором напряжения и лампочку. Из них собирается следующая схема. Зарядка подключается к входным клеммам регулятора, а лампочка к выходным (толстым). Мультиметром контролируется напряжение на входе регулятора. Зарядкой меняем напряжение в пределах от 12 до 15 вольт. Лампочка должна погаснуть при 14,5 вольтах. Если этого не произошло, регулятор неисправен и подлежит замене.

Проверка втягивающего реле

Когда аккумулятор заряжен, а двигатель не заводится, то нужно проверить стартер.

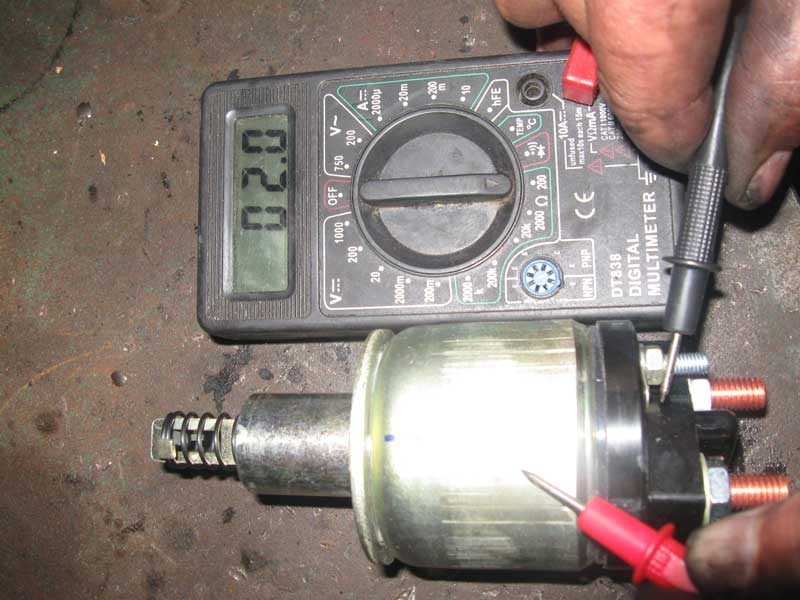

Если генератор крутится, а двигатель нет, то в таких случаях обязательно делается проверка втягивающего реле электродвигателя и бендикса. Для этого необходимо снять стартер. После этого зачищают все контакты, и мультиметром измеряют сопротивление обмотки реле. Если значение равно бесконечности, то обмотка перегорела. В этом случае необходимо перемотать катушку или заменить ее. Прибор показывает несколько десятков Ом, значит, обмотка цела.

Затем проверяется ее работоспособность. Плюсовую клемму аккумулятора с помощью прикуривателя присоединяют к соответствующей клемме реле. А минус подключают к корпусу стартера. Должен быть слышен щелчок, тогда устройство исправно, иначе его нужно разобрать и проверить механическую часть.

Реле електромагнітне HJR-3FF-S-H 12VDC

Реле електромагнітне HJR-3FF-S-H 12VDC – використовується в різноманітних електронних схемах.

Одна пара нормально розімкнутих контактів

  • Номінальна напруга: 12 VDC
  • Опір обмотки: 400 Ом
  • Споживана потужність: 360 мВт
  • Матеріал покриття контакту: сплав срібла
  • Комутований струм: 10 A – 240VAC
  • Комутований струм: 12 A – 120VAC
  • Комутована напруга: 250 VAC
  • Комутована потужність: 2 770 VA
  • Температура робоча: -40 … + 85 °C
  • Розміри 19,2 × 15,5 × 15,5 мм
  • Максимальне навантаження на контактну групу 10 А 240 В
