Особенности подключения переключателей с подсветкой

Компания «ЧИП и ДИП» имеет в своем ассортименте большое количество самых разнообразных переключателей, отличающихся между собой формой, количеством контактных групп, алгоритмом коммутации и т.д. Пожалуй, в отдельную группу можно отнести переключатели с подсветкой. В первую очередь это, конечно, переключатели с подсветкой серии IRS, и миниатюрные переключатели серии MIRS. Несмотря на то, что данные переключатели находятся в ассортименте уже довольно давно, до сих пор у пользователей возникают вопросы о способах их подключений.

Во-первых, название «переключатель с подсветкой» следует понимать буквально. То есть, переключатель имеет встроенную подсветку, позволяющую определить местонахождение переключателя на панели, или пульте управления в условиях недостаточного освещения. Коммутационная схема самого переключателя изображена на рисунке (рис.1). Контакты, предназначенные для коммутации, имеют серебристый цвет, контакт, предназначенный для подключения подсветки, имеет золотистый цвет. Таким образом, определить назначение контактов можно без применения прозвонки, или тестера. Светоизлучающим элементом может быть, как светодиод, так и электрическая лампа, как правило – неоновая.

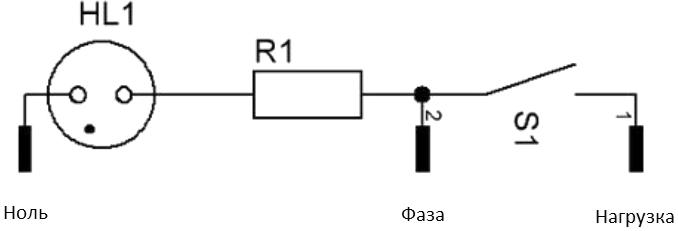

Рис.1 Коммутационная схема переключателя

Схема подключения переключателя к электрической цепи изображена на следующем рисунке (рис.2). Данная схема является типовой — подсветка работает постоянно, независимо от состояния контактной группы. Иначе говоря, мы можем видеть — подается ли питание на светоизлучающий элемент, или нет.

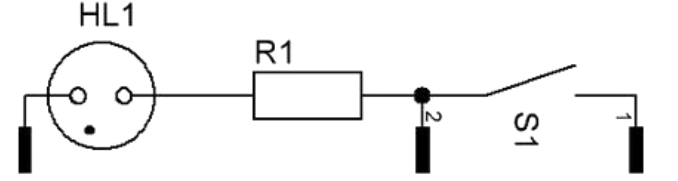

Рис.2 Схема подключения переключателя к электрической цепи

Однако у многих пользователей возникает вопрос – можно ли подключить подобный переключатель так, чтобы свечение индикатора указывало на состояние контактов переключателя? Иными словами, чтобы переключатель «с подсветкой» стал переключателем «с индикацией состояния контактов». Ответ – да, можно! Схема такого подключения приведена на рисунке (рис.3), где «La1» — нагрузка.

Рис.3 Схема включения «с индикацией состояния контактов»

При этом необходимо соблюдать осторожность – следует убедиться, что напряжение лампы соответствует напряжению сети. В случае, если в качестве светоизлучающего элемента используется светодиод, следует соблюдать полярность. Кроме того, в связи с тем, что светодиод управляется не напряжением, а током, то работоспособность такой схемы может зависеть от типа нагрузки. Таким образом, подключение переключателя в режиме «переключателя с индикацией состояния» рекомендуется опытным пользователям, достаточно хорошо знакомым с электротехникой.

Схема подключения двухканального переключателя полностью соответствует схеме подключения одноканального.

Источник

Клавишные (рокерные) переключатели более 1000

Клавишные (рокерные) переключатели – коммутационные устройства, предназначенные для использования в промышленной и бытовой электронной аппаратуре.

Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания, или неоновой лампы. Клавиши изделий имеют небольшой изгиб, а их поверхность является матированной.

На клавиши переключателя можно наносить маркировку.

Для закрытия отверстий в панели можно использовать заглушки (их размер должен соответствовать отверстию под однополюсный переключатель).

Можно соединять два рокерных переключателя в один корпус с двумя полюсами.

Посмотреть и купить товар вы можете в наших магазинах в городах: Москва, Санкт-Петербург, Архангельск, Астрахань, Барнаул, Белгород, Владимир, Волгоград, Вологда, Воронеж, Екатеринбург, Иваново, Ижевск, Казань, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курган, Курск, Липецк, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Орёл, Пенза, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Смоленск, Ставрополь, Тверь, Томск, Тула, Тюмень, Ульяновск, Уфа, Чебоксары, Челябинск, Ярославль.
Доставка в пункты выдачи заказов Pickpoint, OZON, Boxberry, DPD, CDEK, «Связной», а также Почтой России в следующие города: Тольятти, Иркутск, Хабаровск, Владивосток, Махачкала, Оренбург, Новокузнецк, Чебоксары, Калининград, Улан-Удэ, Сочи, Брянск, Сургут, Нижний Тагил, Чита, Владикавказ, Грозный, Мурманск, Тамбов, Петрозаводск, Нижневартовск, Новороссийск, Йошкар-Ола и еще в более чем 1000 городов и населенных пунктов по всей России.

Товары из группы «Клавишные (рокерные) переключатели» вы можете купить оптом и в розницу.

Источник

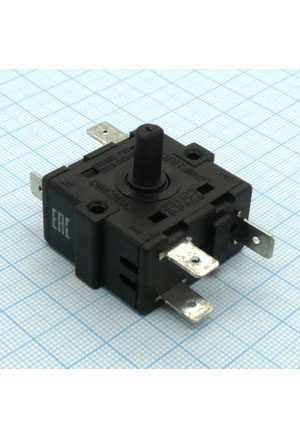

DS XK-2-5p

Информация для заказа
Номенклатурный номер 2010029633

125 шт.

Наименование Цены, руб. с НДС Условие
поставки
Наличие Купить
DS XK-2-5p

2010029633

от 80 — 126.50
от 40 — 129.07
от 20 — 139.19
от 10 — 150.37
от 1 — 161.57
Потребуется 100% предоплата
1 неделя

Цены указаны с НДС, наличие указано на 15.02.2022 14:07

Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno.ru

Посмотреть еще

Нужна помощь в выборе продукции или подборе аналога?
Обратитесь к нашему консультанту webmaster@platan.ru

Указано наличие на складе. Цены даны с учетом НДС. Приведенная информация носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. При заказе товара через сайт Вам будет выставлен счет на оплату в режиме онлайн, товар по фиксированной цене забронирован на 3 рабочих дня.

  • Банковским переводом
  • Электронными деньгами Яндекс.Деньги
  • Наличными при получении товара (для клиентов из Москвы и Санкт-Петербурга)
  • Наличными через офисы Евросеть, Связной или через любой платежный терминал, принимающий Яндекс.Деньги
  • Пластиковой картой Visa/MasterCard (кроме клиентов из Санкт-Петербурга)

Мы работаем с разными грузовыми компаниями:

  • экспресс-доставка Major Express
  • Деловые линии
  • ТК Энергия
  • почта России
  • терминалы доставки InPost

Забрать заказ можно в наших офисах:

  • Москва, м.Молодежная, ул.Ивана Франко, д.40, стр.2 (через 2 раб.дня)
  • Москва, м.Электрозаводская, Семеновская наб., д.3/1, к.5 (через 2 раб.дня)
  • С.-Петербург, ул.Зверинская, д.44 (через 5 раб.дней)

Платан проводит строгую политику в области качества поставляемой продукции:

  • мы являемся официальным дистрибьютором более 20 мировых производителей комплектующих
  • на товар, подлежащий гарантийному обслуживанию, срок гарантии составляет 6 месяцев
  • мы предоставляем все необходимые сертификаты
  • мы поддерживаем собственный сервисный центр

Источник

Сгорел контроллер люстры. Рассказываю, как отремонтировать своими руками

Люстра перестала слушаться пульта? Даю 90%, что её можно отремонтировать! Сегодня я подробно и всесторонне рассмотрю процесс ремонта контроллера светодиодной люстры. Рассмотрим схему контроллера и всевозможные неисправности и способы их устранения. И напоследок – пример реального ремонта, сделанного моими руками.

Такой контроллер ещё называют в быту пультом дистанционного управления, блоком радиоуправления, либо дистанционным выключателем.

По-английски название звучит “Remote Control Switch”, дистанционно управляемый выключатель. Либо – “Digital Remote Switch”, что сути не меняет. Контроллер люстры на русском языке также называют блоком управления или дистанционным выключателем. Его мы и будем ремонтировать сегодня.

Где в основном применяется блок управления люстрой и как он работает, я очень подробно расписал в других моих статьях:

Другие ссылки на статьи в Дзене будут в конце статьи.

Важно! Контроллеры люстр имеют бестрансформаторную схему питания, поэтому следует соблюдать осторожность при ремонте!

Всё, хватит вступления. Переходим непосредственно к теме статьи.

Как устроен контроллер с пультом для люстры

Коротко ещё раз, о чём речь.

Этот дистанционный выключатель, как система, физически состоит из двух устройств – из передатчика (Transmitter) , то есть пульта управления, на котором пользователь нажимает кнопки), и приемника (Receiver) , который входит в состав контроллера. Приемник в контроллере распознает сигналы с пульта, и дает сигналы на включение реле того или иного канала. И уже через контакты реле питание поступает на соответствующую группу освещения.

Вся система выглядит таким образом:

Куда подключаются провода контроллера, в этой статье рассматривать не будем. Этому уделено достаточно много внимания в других моих статьях, ссылки выше и ниже.

Инструкция по использованию и подключению блока управления дана на его корпусе:

Вскрываем корпус. Для этого надо открутить один шуруп, остальное – как обычно в таких устройствах, на защелках.

Схема контроллера светодиодной люстры

Напоминаю, что этот дистанционный радиоуправляемый выключатель (блок управления) можно применять не только в люстрах, но и в других электронных устройствах. Можно коммутировать любое напряжение (в разумных пределах, при небольшой доработке печатной платы), и любые токи (ток ограничен током реле, но можно поставить дополнительные контакторы).

Схема контроллера приведена ниже:

Схема взята мной с сайта www.tokes.ru, спасибо!

Имея эту схему, можно смело браться за ремонт контроллера, и шансы на успех довольно высоки.

Для подробного рассмотрения схемы я её увеличил, и разбил на 6 условных частей:

Рассмотрим каждую часть по отдельности.

1. Силовое питания и коммутация

В эту часть схемы входят входные и выходные цепи, и контакты реле, через которые питается нагрузка.

Катушки реле входят в 3-ю часть схемы.

Ноль и фаза поступают дальше.

2. Схема питания 220 – 12 В

На эту часть приходит напряжение 220В, ноль и фаза. Ноль проходит на диодный мост через дроссель, который в некоторой степени устраняет высокочастотную помеху по питанию, которая может приводить к сбоям. Для этой же цели служит конденсатор С1.

Фаза на диодный мост приходит через гасящий конденсатор С2, который для безопасной работы зашунтирован резистором R1.

Каждый диод диодного моста также зашунтирован конденсатором, для минимизации высокочастотной составляющей питающего напряжения.

Выход диодного моста нагружен на конденсаторы фильтра С3 и С4, которые служат для фильтрации низкочастотной и высокочастотной составляющих выходного напряжения моста. Напряжение стабилизируется цепочкой из последовательно соединенных стабилитрона VD2 на 12В и ограничительного резистора R4.

В результате в точке А образуется напряжение постоянного тока 12,5-15В по отношению к нулевому проводу (минус диодного моста).

3. Ключевые транзисторы

Ключевые транзисторы – это по сути усилители дискретного сигнала, который поступает с декодера. Они включены по классической схеме.

4. Схема питания 12 – 5 В

Далее напряжение 12В поступает на схему стабилизации питания +5В. Напряжение на входе этого стабилизатора понижается и стабилизируется цепочкой из резистора R6 и стабилитрона VD4 на 12В и подается на интегральный стабилизатор 78L05. Далее, стабилизированное напряжение +5В дополнительно фильтруется конденсаторами С5 и С6, поскольку нужно особое качество постоянного напряжения.

5. Радиомодуль

Напряжение питания +5В поступает на питание радиомодуля. Назначение радиомодуля – принять из радиоэфира сигнал от пульта управления, и выдать его в таком виде, чтобы его мог раскодировать декодер.

6. Декодер радиосигнала

Декодер получает сигнал на частотах, каждая из которых соответствует заранее обозначенному сигналу. Что творится в декодере – секрет фирмы, даташит на микросхему HS153SP-J найти не удалось.

Если у кого-то есть – поделитесь, пожалуйста!

“Продукт жизнедеятельности” декодера радиосигнала – дискретные напряжения порядка +5В, которые открывают ключевые транзисторы.

Кому будут интересны аспекты работы схемы, о которых я не сказал, либо есть чем меня дополнить и попрекнуть – пишите в комментарии!

Контроллер, который мы ремонтируем

Теперь самое интересное – я опишу процесс ремонта контроллера Kedsum K-PC803 , фото внешнего вида которого я уже приводил в начале статьи.

В процессе ремонта этого контроллера, как и любой бестрансформаторной электроники, нужно помнить о опасности – схема всегда находится под напряжением сети!

Схема этого контроллера почти полностью совпадает со схемой, приведенной выше. Разница лишь в том, что в этом контроллере не 2 канала, а 3. Но принцип абсолютно тот же. Уделим немного времени, чтобы познакомиться с некоторыми внутренностями и отличиями от приведенной схемы.

Вот как выглядит контроллер для управления люстрой на 3 канала изнутри:

Три реле (черные, слева) соответствуют трем каналам управления.

Справа от верхнего реле видим ряд черных полукруглых деталек. Это три ключевых транзистора и стабилизатор на +5В. Вот как это выглядит в другого ракурса:

На этом фото можно различить транзисторы Q1, Q2, Q3 – ключевые для включения реле (тип – С9013), стабилизатор +5В для питания радиочастотной части – L78L05, и микросхему декодера радиосигнала HS153SP-J.

Обратная сторона схемы (сторона пайки). На фото подписал выводы, чтобы было легче провести рекогнисцировку:

Процесс ремонта блока управления люстрой

Проблема неисправного контроллера была в том, что не включалось более одного реле. Да и одно реле иногда могло не включиться. То есть, если ещё одно какое-то реле удается включить, то второе и тем более третье уже не включаются.

Для ремонта нужно прежде всего убедиться, что пульт работает (батарейки в норме, и при нажатии на любую кнопку на пульте загорается индикатор), и подать питание на контроллер:

Я подключил питание через клеммы Ваго, это очень удобно. Оба провода N (черные) вставил в клеммник, хотя достаточно одного любого. Дело в том, что нагрузку я не подключаю, и провод N, если будет болтаться, может закоротить на выходные фазные провода. Наличие выходных напряжений проверяем можно проверять, подключив 3 нагрузочных лампочки. Но можно поступить проще – проверять наличие/отсутствие фазы на выходах указателем фазы.

Рекомендую для удобства, чтобы не втыкать в розетку, подключить наше устройство не через Ваго, а через двухполюсный автомат, так удобнее его включать/выключать. Номинал – чем меньше, тем лучше.

Ещё лучше, для безопасности, питать устройство через трансформатор 220/220 В, для гальванической развязки от сети. Тогда риск удара током значительно снизится.

Прежде всего, проверяем напряжение питания. Измеряем обычным мультиметром, включенным на режим постоянного напряжения, на электролитическом конденсаторе фильтра С3. По отношению к общему проводу (минус диодного моста и конденсаторов С3, С4, как удобнее).

Напряжение при отключенных реле (почти без нагрузки, вхолостую) на конденсаторе фильтра 11,2В, при включении любого из реле падает до 6В. При таком напряжении, даже если декодер выдаст сигнал на открытие транзистора, и он откроется, реле всё равно не включится.

Естественно, подозрение сразу пало на часть электросхемы, отвечающей за питание. А именно – на ограничительный конденсатор С2 перед диодным мостом.

На нем написано 155J. Это означает 15х10^5 пикоФарад. А так как в 1 микроФараде миллион пикоФарад, значит, емкость конденсатора 1,5 мкФ. С напряжением всё ясно, 250В. Маловато.

Если у него упала емкость, то он сильно ограничивает ток диодного моста, и под нагрузкой напряжение на выходе моста (да и на входе, в первую очередь) сильно просаживается.

Кстати, заметьте, что в контроллере на 2 канала емкость этого конденсатора меньше – 1 мкФ. Ведь мощность источника питания требуется меньше, чем для трех реле.

Другой возможный виновник просадки – электролитический конденсатор на выходе диодного моста 470 мкФ 25В.

Меняем конденсатор 1,5 мкФ.

Цена такого в радиотоварах или на радиорынке – около 20 руб.

Теперь измеряем напряжение на выходе диодного моста в четырех рабочих режимах:

  1. в холостом ходу: 12,9В,
  2. включение одного реле: 12,2В,
  3. включение двух реле: 11,7В,
  4. включение трех реле: 10,5В.

Следует заметить, что низкое напряжение питания (12…15В) может быть не только из-за неисправности схемы питания, но и из-за аномально высокого потребления тока в нагрузке. В частности, это могут быть стабилитроны, стабилизатор +5В, или нагрузка на выходе стабилизатора +5В.

Другие неисправности контроллеров люстр – ниже:

Типичные неисправности блока управления (контроллера) люстры

Следует помнить, что чаще всего в любых электронных устройствах проблемы возникают с подключением или с питанием.

В схеме контроллера ремонт может идти по таким пунктам:

  1. Проверка наличия входного напряжения 220В.
  2. Проверка напряжения холостого хода 12…15В на выходе диодного моста. Если этого напряжения нет, проверить ограничительный конденсатор, диодный мост, конденсаторы фильтра, стабилитрон. Для исключения влияния последующих частей схемы отключить нагрузку схемы питания, перерезав дорожку на плате.
  3. Проверить напряжение на входе и выходе стабилизатора +5В.
  4. Проверить работу декодера. При наличии сигналов с пульта на выходах декодера и соответствующих базах транзисторов будет появляться напряжение.
  5. Проверить ключевые транзисторы. При их открытии должны включаться реле.
  6. При включении реле фаза должна появляться на соответствующих выходах контроллера.

Если не ремонтировать

Если ремонт зашёл в тупик, и продолжать его уже нет ресурсов (психологических, материальных и временных), то контроллер можно просто купить.

Я полагаю, что эти три контроллера имеют одинаковую начинку, за исключением количества реле с транзисторами, и мощностью внутренней схемы питания.

Всех тонкостей схемотехники и ремонта радиоуправляемых контроллеров люстр тут описать, конечно, не возможно, поэтому – задавайте вопросы в комментариях, будем разбираться вместе.

Вариант контроллера люстры:

Все контроллеры имеют примерно одинаковую схему, разные лишь бренды. Например. Фото блока управления люстрой, присланное читателем:

Источник
